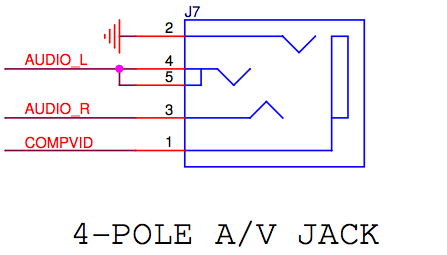

Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |

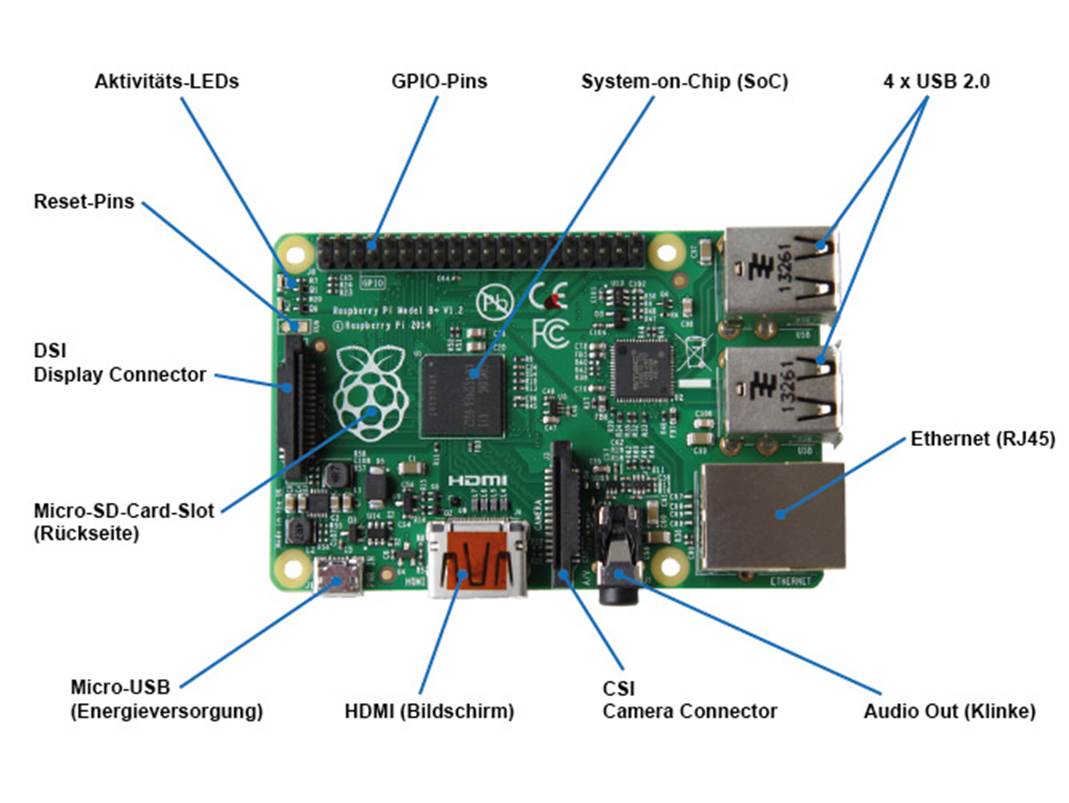

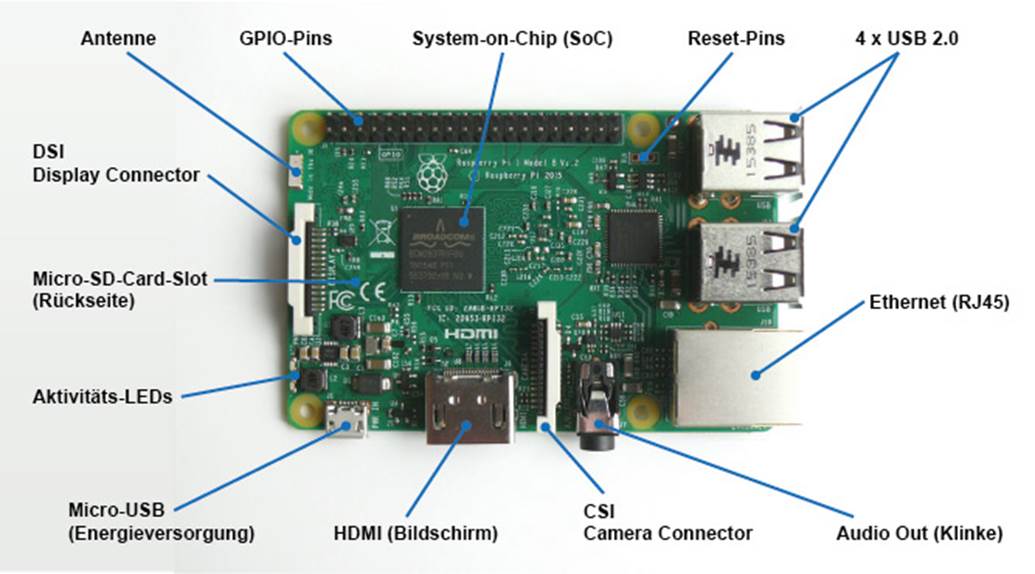

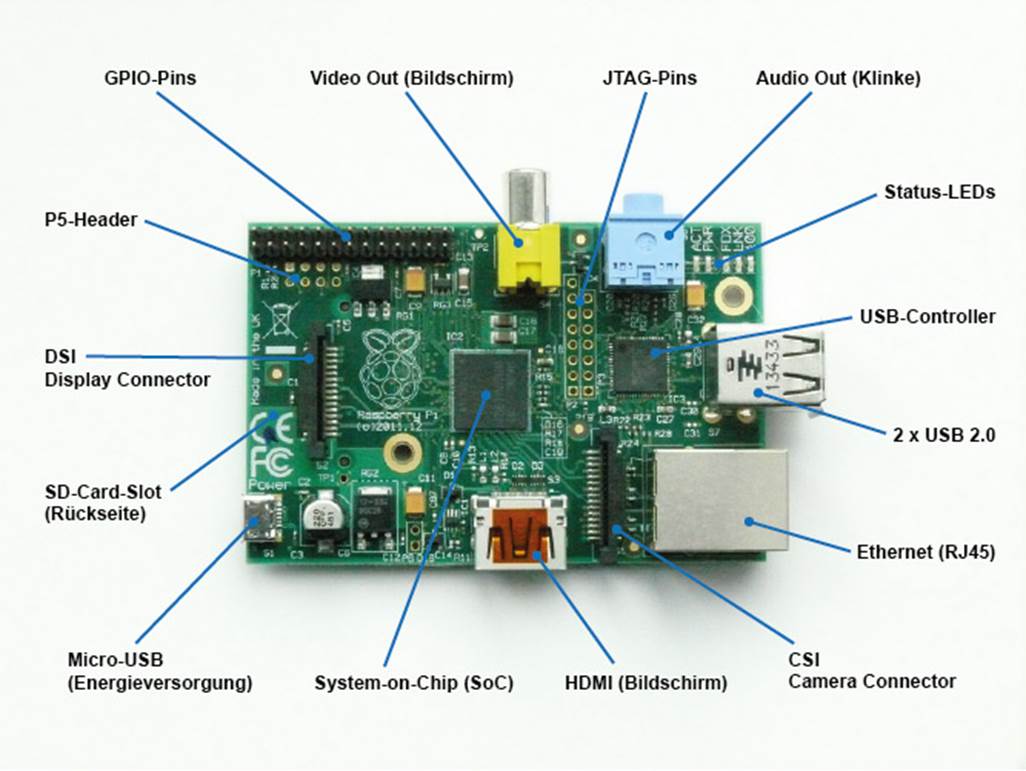

Raspberry Pi Modell B+
und Raspberry Pi 2 Modell B
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen Klinken-Stecker
| RASPBERRY PI + andere Modelle |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |

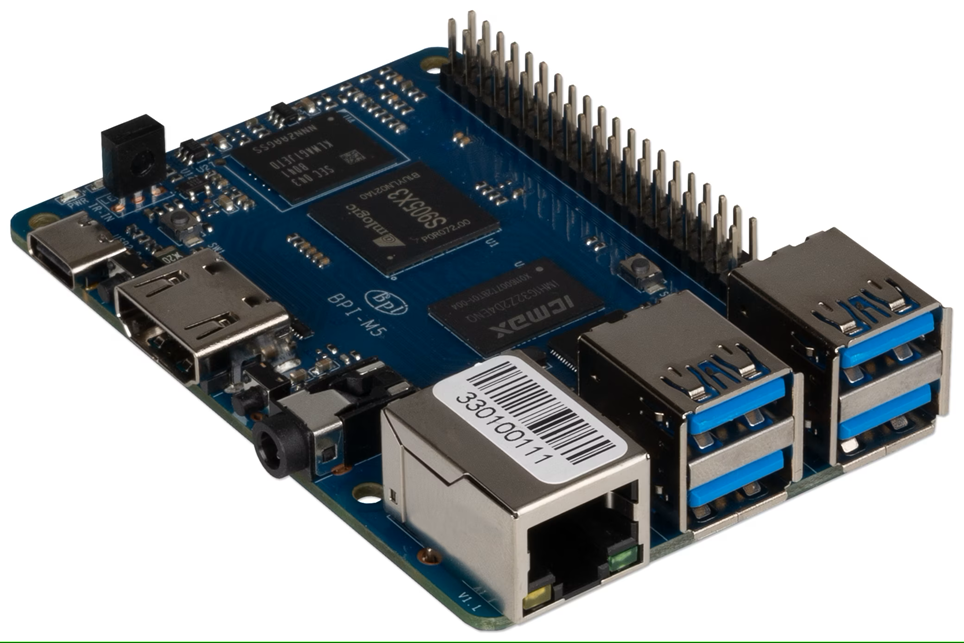

Produktinformationen "JOY-IT Banana
Pi M5, 4GB 16GB Flash 4 x 2 GHz"
- CPU: Amlogic S905X3 Quad-Core
Cortex-A55 (2.0 GHz)
- GPU: Mali-G31 MP2 GPU mit 4 x Execution Engines (650 Mhz)
- Arbeitsspeicher: 4 GB LPDDR4
- Speicher: 16 GB eMMC flash micro-SD Slot bis zu
256 GB
- Netzwerk: 1000 Mbit/s Ethernet
- Video-Output: 1 x HDMI 2.0 (bis zu 4K@60Hz mit
HDR, CEC, EDID)
- Audio-Output: 3.5mm jack
and 1 x HDMI digital output
- GPIO 40 Pin Header: GPIO (x28) und Power (+5V,
+3.3VNetzteil 5 V / 3A über USB Type C
- USB-Ports: 4x USB 3.0
- Besonderheiten: Reset-,
Power- und U-Boot-Schalter, Infrarotempfänger
- LED: Power- und Status-LED
- Betriebssystem: Linux und Android
- Abmessungen: 92 x 60 mm
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |

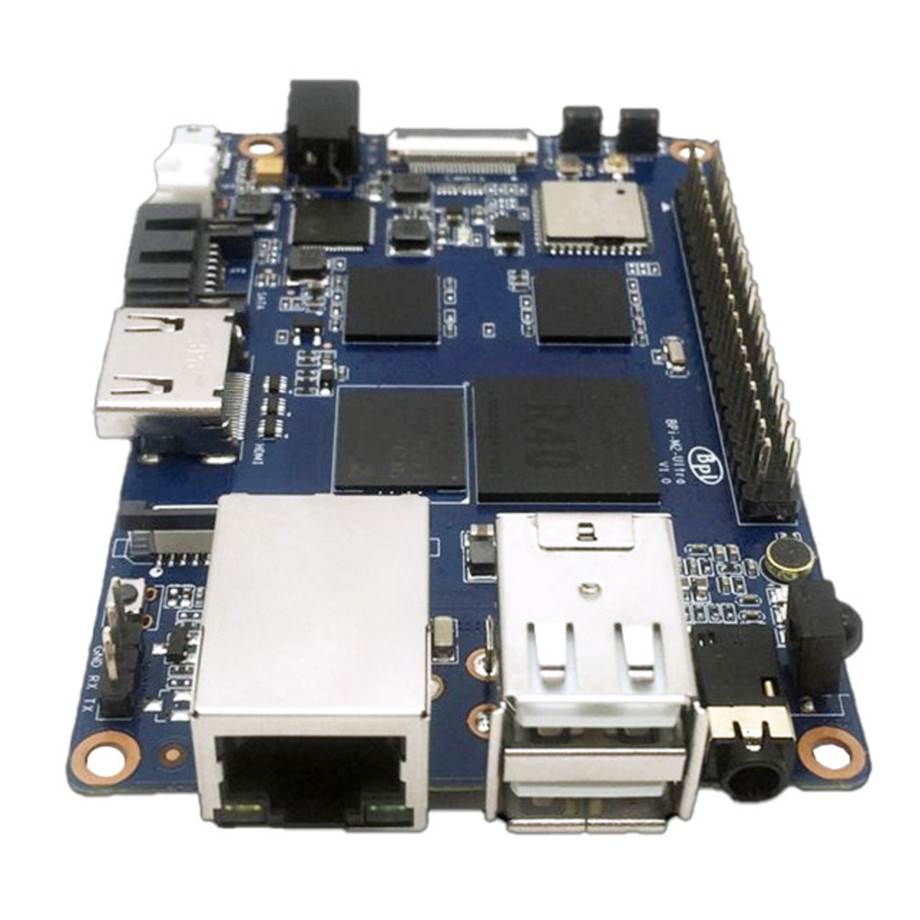

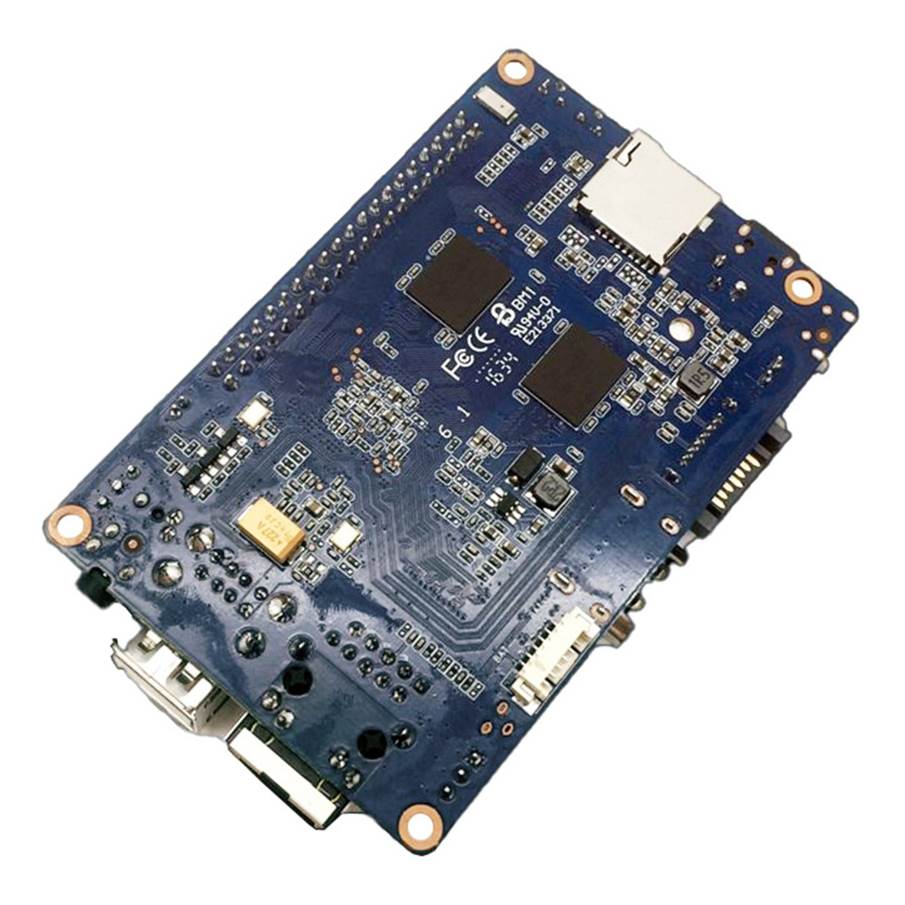

JOY-iT Banana
Pi M2 Ultra, 2GB
- Prozessor 32-Bit-Quad-Core-ARM-Cortex-A7 1,5 GHz
- Dual-Core-Mali-400-MP2-GPU
- 2 GB DDR3 SDRAM
- microSD-Slot
(bis 256 GB)
- 8 GB eMMC-Flash
(erweiterbar auf 16/32/64 GB)
- CSI-Kamera-Interface und DSI-Display-Interface
- 10/100/1000 MBit Ethernet-Port
- 3x USB-2.0-Host und 1x USB-OTG-Port
- 1080p-HD-Video-Playback
- HDMI-1.4-Port und Multi-Channel-Audio-Output
- Wi-Fi 802.11.b/g/n und Bluetooth 4.0 onboard
- IR-Receiver
- 3,5 mm Stereo-Output mit Mikrofon-Support
- 3,7-V-Lithium-Akku-Ladeschaltung onboard
- Unterstützt Linux (Debian, Ubuntu, Raspian) und Android 5.1/6.0
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
Banana Pi
| Banana Pi | Banana Pro | Banana Pi Router[6] | Banana Pi M2[7] | Banana Pi M2+(Plus) | Banana Pi M3 a[8] | Banana Pi M64 | Banana Pi R2[9] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| System-on-a-Chip | Allwinner A20 | Allwinner A31s | Allwinner H3 | Allwinner A83T | Allwinner A64 | MediaTek MT7623N | ||||||||
| CPU | ARM-Cortex-A7-CPU mit zwei Kernen |
Arm-Cortex-A7-CPU mit vier Kernen |
Arm-Cortex-A7-CPU mit acht Kernen |
64 Bit Arm-Cortex-A53-CPU mit vier Kernen (1,2 GHz CPU) |
Arm-Cortex-A7-CPU mit vier Kernen (1,3 GHz CPU) | |||||||||
| GPU | Mali 400 MP2 GPU | PowerVR SGX544MP2 | Mali 400 MP2 GPU (600 MHz) |
PowerVR SGX544MP1 | Mali 400 MP2 GPU | Mali 450 MP4 GPU | ||||||||
| Arbeitsspeicher | 1 GB DDR3-SDRAM | 2 GB DDR3-SDRAM | ||||||||||||
| Nichtflüchtiger Speicher |
SD-Kartenslot | MicroSD | ||||||||||||
| SATA 2.0-Port | - | 8 GB eMMC Flash | SATA an USB 2.0 | USB 2.0 | USB 2.0/3.0, 8 GB eMMC, 2 × SATA 2.0-Port | |||||||||
| Videoausgang | HDMI (1080p), Composite Video | HDMI, LVDS | HDMI | HDMI | ||||||||||
| Netzwerk | 10/100/1000-Mbit/s-Ethernet | Gigabit-Ethernet | ||||||||||||
| – | 4-Port-Switch (BCM53125) | – | ||||||||||||
| WLAN | – | WLAN 802.11 b/g/n | ||||||||||||
| USB | 2 × USB-Hosts | 1 × USB-Hosts | 4 × USB-Hosts | 2 × USB-Hosts | 2 × USB 2.0 Hosts | 2 × USB 3.0 Host | ||||||||
| 1 × USB-OTG | 1× USB 2.0 OTG | |||||||||||||
| GPIO b | 26 externe Pins | 40 externe Pins | 26 externe Pins | 40 externe Pins | 28 externe Pins | |||||||||
| Sonstige Anschlüsse |
CSI-Kamera-Anschluss, DSI-Displayanschluss, integrierter Infrarot-Empfänger, Mikrofon-Eingang, 3,5-mm-Audioausgang |
|
CSI-Kamera-Anschluss, DSI-Displayanschluss, integrierter Infrarot-Empfänger, Mikrofon-Eingang, 3,5-mm-Audioausgang | |||||||||||
| – | Bluetooth 4.0 | 4.1 | ||||||||||||
| Stromversorgung | 5 V über Micro-USB (empfohlen werden Netzteile mit mindestens 2 A, mit externer Festplatte mit mindestens 2,5 A) | 12 Volt (empfohlen werden Netzteile mit mindestens 2 A) | ||||||||||||
| Größe | 92 mm × 60 mm | 148 mm × 100 mm | 92 mm × 60 mm | 148 mm × 100 mm | ||||||||||
| Gewicht | 48 g | 45 g | 83 g | 48 g | 45 g | 83 g | 100 g | |||||||
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |
|
Radxa
RS114CP-D4 Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz |

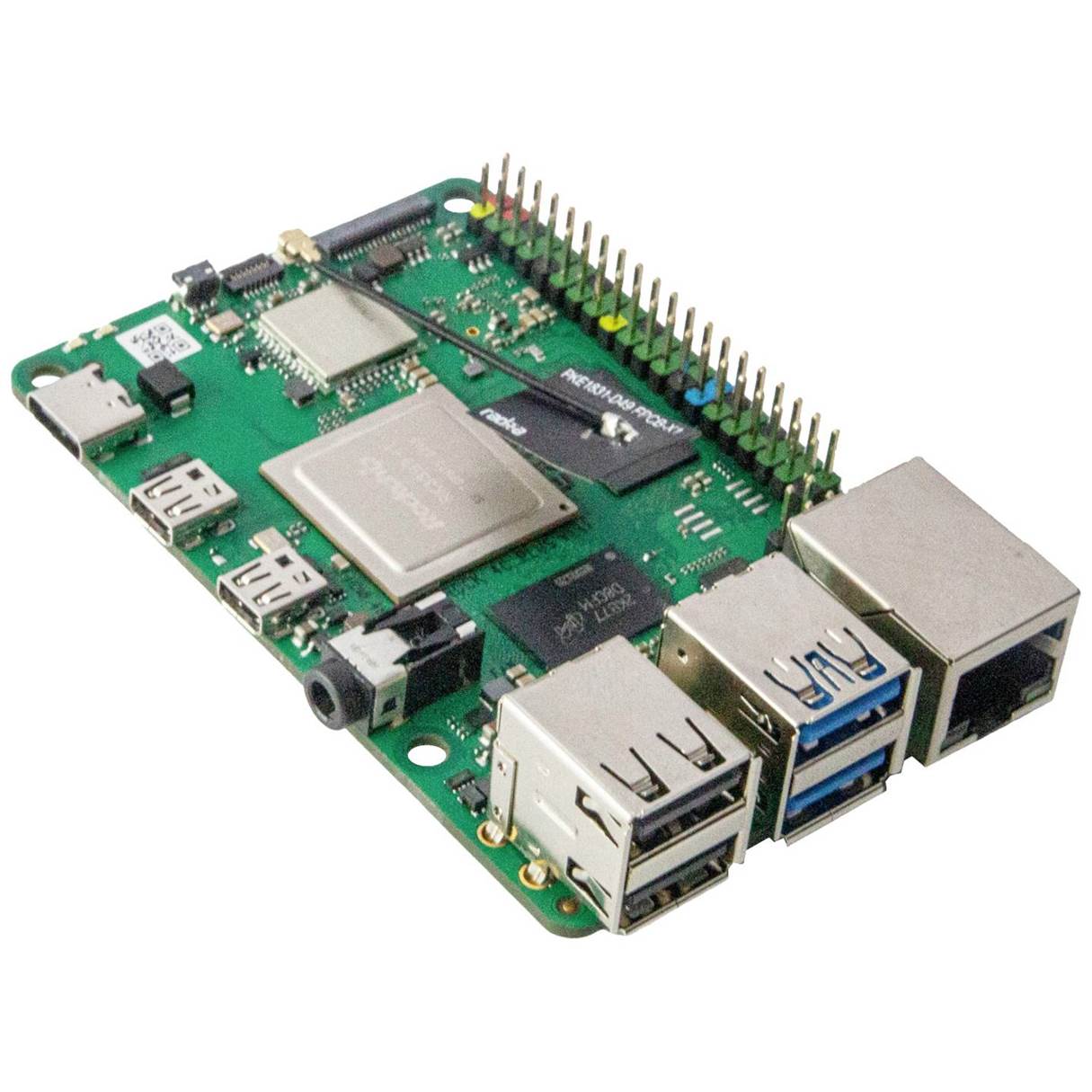

Radxa RS114CP-D4
Rock 4 C+ 4 GB 6 x Taktfrequenz: 1.5 GHz, 1.0 GHz
- ROCK 4C+ SBC basierend auf einem
leistungsstarken Rockchip RK3399-T SoC
- Dual Cortex® A72 CPU und Arm Mali™ T860MP4 GPU
- 4GB 64-bit RAM und eMMC
Sockel
- Ein-/Ausschalttaste, integrierte Lüftersteuerung, externe Antenne und Audiobuchse
- Zwei Micro-HDMI-Anschlüsse, die Displays mit
einer Auflösung von bis zu 4Kp60 unterstützen
- Bluetooth 5.0 mit BLE, Gigabit Ethernet und
Wireless LAN
| RASPBERRY PI + andere Modelle |
|
Raspberry Pi B+: Belegung Audio-Video-Signal am 4-poligen
Klinken-Stecker |
| Banana Pi |

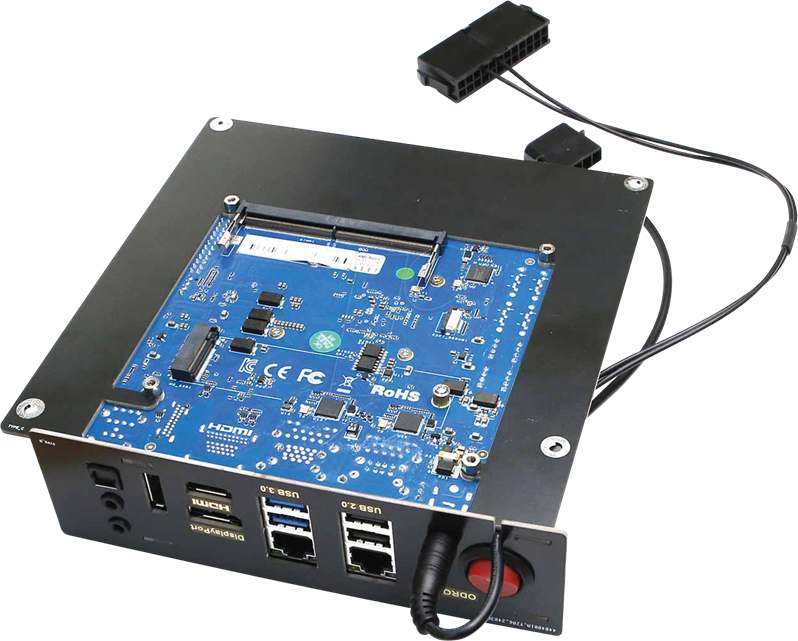

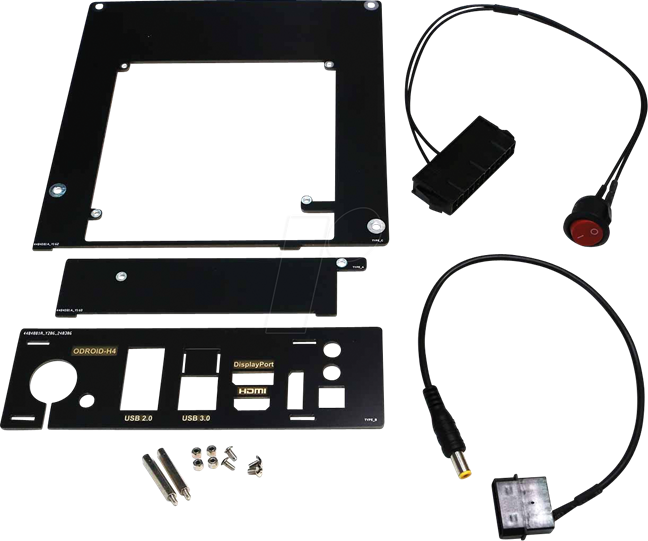

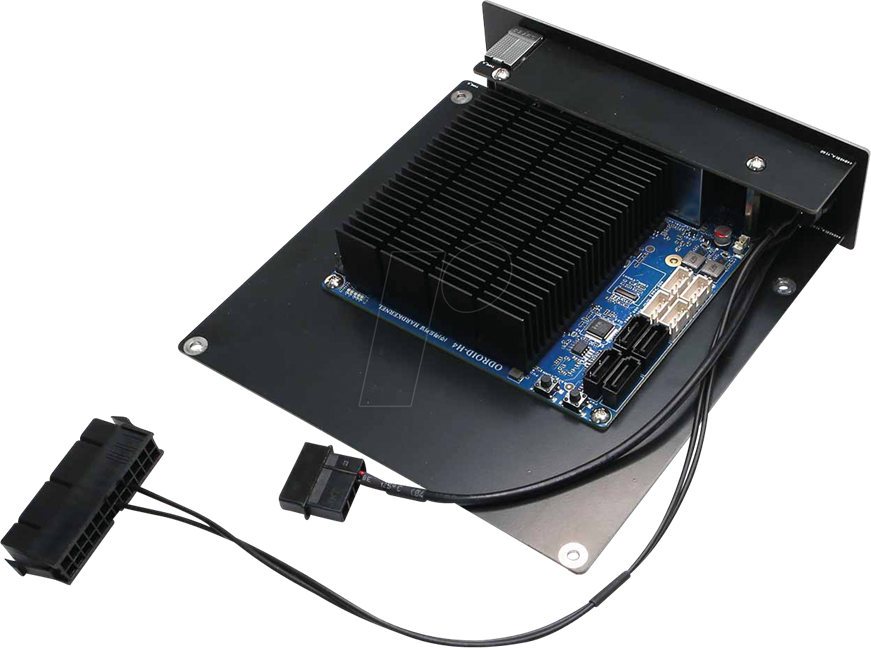

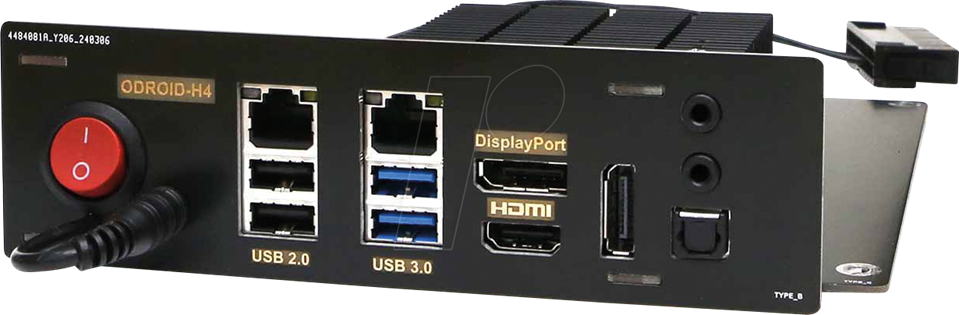

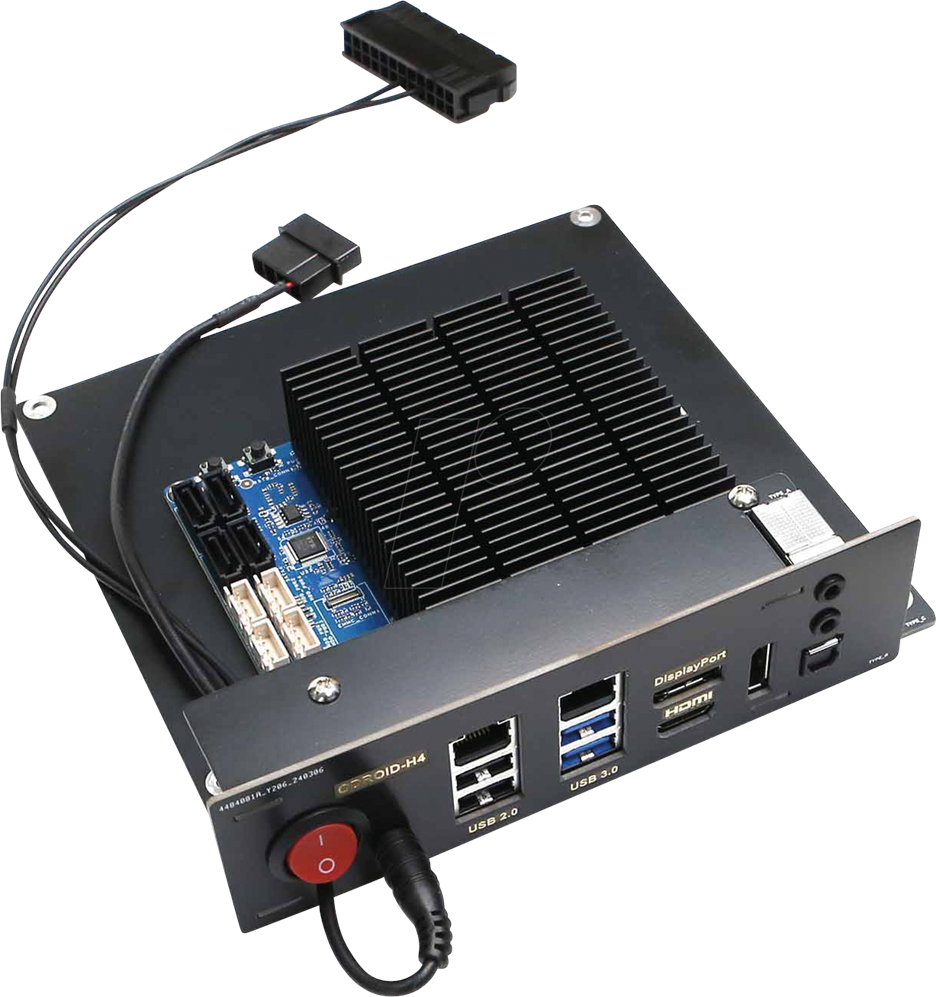

ODROID H4 ITX ODROID H4 Mini-ITX Kit
- die Grundplatte.
- die IO-Shield-ähnliche
Rückwand plus Stützplatte.
- erforderliche Abstandshalter und Schrauben.

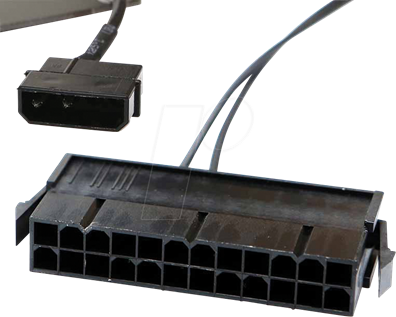

- das 24-polige ATX-Netzteil-Starterkabel mit
Jumper-Brücke und dem roten Schalter (wie auf dem Foto zu sehen).
- das MOLEX-zu-DC-Steckerkabel.
Damit können Sie jedes H4-Board mit einem beliebigen ATX-Netzteil
(einschließlich SFF-Netzteil) mit Strom versorgen.
- rückseitige Halterungsabdeckung
- 4x 40mm (M/F) PCB-Halterungen (Stahl)
- 2x 32mm (M/F) PCB-Halterungen (Stahl)
- 4x 6mm Flachrundkopfschrauben
- 24-polige ATX-Netzteilbuchse Ein/Aus-Schalter
Jumper Brückenkabel
- IDE-zu-DC-Steckerkabel
