Alan 42 DS CB-Handfunkgerät Multinorm





Alan 42 DS CB-Handfunkgerät Multinorm

Alan 42 DS CB-Handfunkgerät Multinorm - neueste Version des Alan 42

Version Alan 42 DS - neueste Version des Alan 42 DS - jetzt mit automatischer Rauschsperre (schaltbar) und NB/ANL-Schaltung. Beachten Sie auch unsere Setangebote zum vergünstigen Paketpreis!

Der Unterschied zum Vorgänger (dem Alan 42 Multi) ist die schaltbare "digitale" Rauschsperre und die fest integrierte Noise Blanker (NB) und ANL-Antistör-Schaltung. Ansonsten ist das Gerät völlig gleich geblieben.

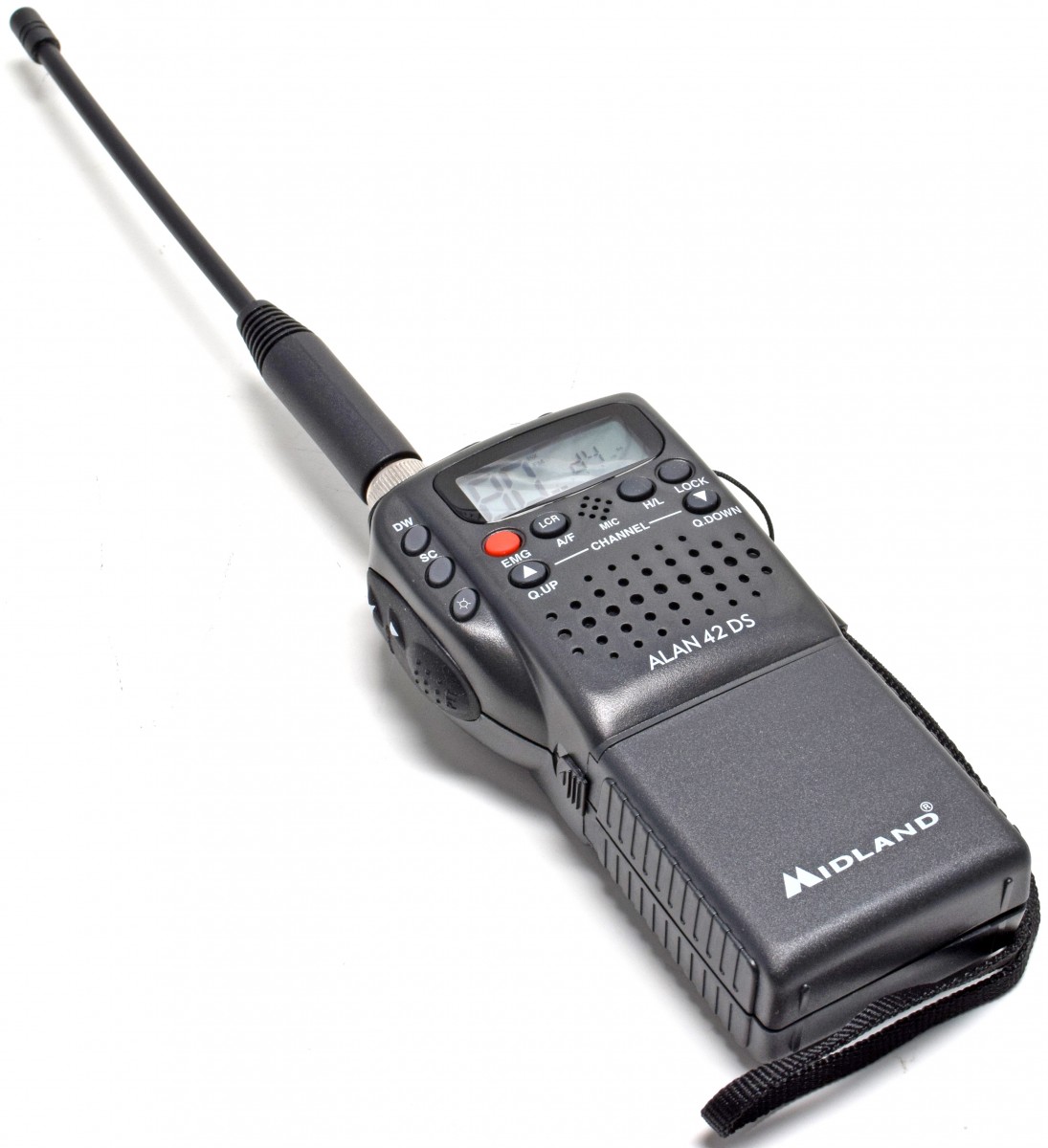

Das ALAN 42 DS ist ein besonders kleines und leistungsfähiges CB-Handfunkgerät mit bereits umfangreichem Zubehör im Lieferumfang.

Ein elektronisches Qualitätsprodukt, das professionell konstruiert und mittels ausgesuchter, erstklassiger Komponenten gebaut worden ist.

Leistungsfähige Halbleitertechnik mit Mikroprozessor-Steuerung ermöglicht eine hohe Frequenzkonstanz und einen jahrelang störungsfreien Betrieb.

Durch externe Anschlussmöglichkeiten ist eine vielfache Erweiterung durch beliebiges Zubehör (z.B. Vox, Lautsprechermikrofon, etc.) möglich.

Das praktische Komplettset gewährleistet optimalen Funkspaß in jeder Situation. Nach diversen Tests kann ich das Alan 42 Multi allen denen empfehlen, die ein kleines, leicht zu bedienendes Handfunkgerät suchen, bei dem vor allem Wert darauf gelegt wird, dass man beim Kauf bereits alles wichtige Zubehör im Set bekommt.

Dies ist hier der Fall, ob mobil, portabel oder stationär, alles wichtige Zubehör ist integriert. Mit einem Adapter vom KFZ-Stecker auf Bananenstecker läßt sich das Alan 42 DS auch problemlos stationär betreiben.

Die volle Ausgangsleistung des Alan 42 DS wird nur mit dem Mobiladapter erreicht (bei 12 - 13,8 Volt), mit Akkus oder Batterien sind es ca. 2,5 Watt. In der Praxis dürfte man den Unterschied aber kaum bemerken.

Beachten Sie bei Betrieb mit dem Mobiladapter stationär oder im Fahrzeug, daß hier die obere Antenne nicht aktiv ist und Sie eine externe Antenne am Mobiladapter anschließen müssen. Für einen sinnvollen Betrieb im Fahrzeug ist eine Außenantenne erforderlich!

Bitte beachten Sie, das die mitgelieferten Antennen nur ein sehr schlechter Kompromiß in Sachen Reichweite sind. Unter Umständen erreichen Sie damit nicht einmal eine Reichweite von 1000 Metern, wenn die Umgebung entsprechend problematisch ist. Ich empfehle daher dringend, bessere Antennen für das Gerät zu verwenden.

Mit der Albrecht CL27BNC (Best. Nr. 998285) wären wesentlich bessere Reichweiten zu erzielen, selbst die BNC-CB-Spezialantenne (Best.Nr. 9983279) ist noch deutlichst besser wie die original mitgelieferte Antenne (AL03).

Ein Mikrofon-/Ohrhöreranschluß in Standard-Belegung (Icom) ermöglicht den Anschluß von umfangreich erhältlichem Audio-Zubehör (siehe Das Zubehör).

Dieses Gerät läßt sich entsprechend dem Aufenthaltsland des Anwenders in die jeweilig erlaubte Kanalnorm schalten (siehe Hinweise am Ende dieser Beschreibung).

Diese sind wie folgt:

  • I = 40 Kanäle AM/FM 4 Watt/4 Watt Italien
  • I2 = 34 Kanäle AM/FM 4 Watt/4 Watt Italien
  • D4 = 80 Kanäle FM/40 Kanäle AM 4 Watt/4 Watt Deutschland
  • EU = 40 Kanäle FM/40 Kanäle AM 4 Watt/1 Watt Europanorm
  • EC = 40 Kanäle FM 4 Watt CEPT-Norm
  • E = 40 Kanäle FM/40 Kanäle AM 4 Watt Spanien
  • F = 40 Kanäle FM/40 Kanäle AM 4 Watt/1 Watt Frankreich
  • PL= 40 Kanäle AM/FM 4 Watt polnische Norm
  • UK = 40 Kanäle FM/4 Watt (UK-Frequenzen) und 40 Kanäle FM CEPT 4 Watt

Alle Leistungsabgaben bei 13,8 Volt Bordspannung mit dem Mobiladapter, bei Batterie-/Akkupack 2,5 bis 3 Watt.

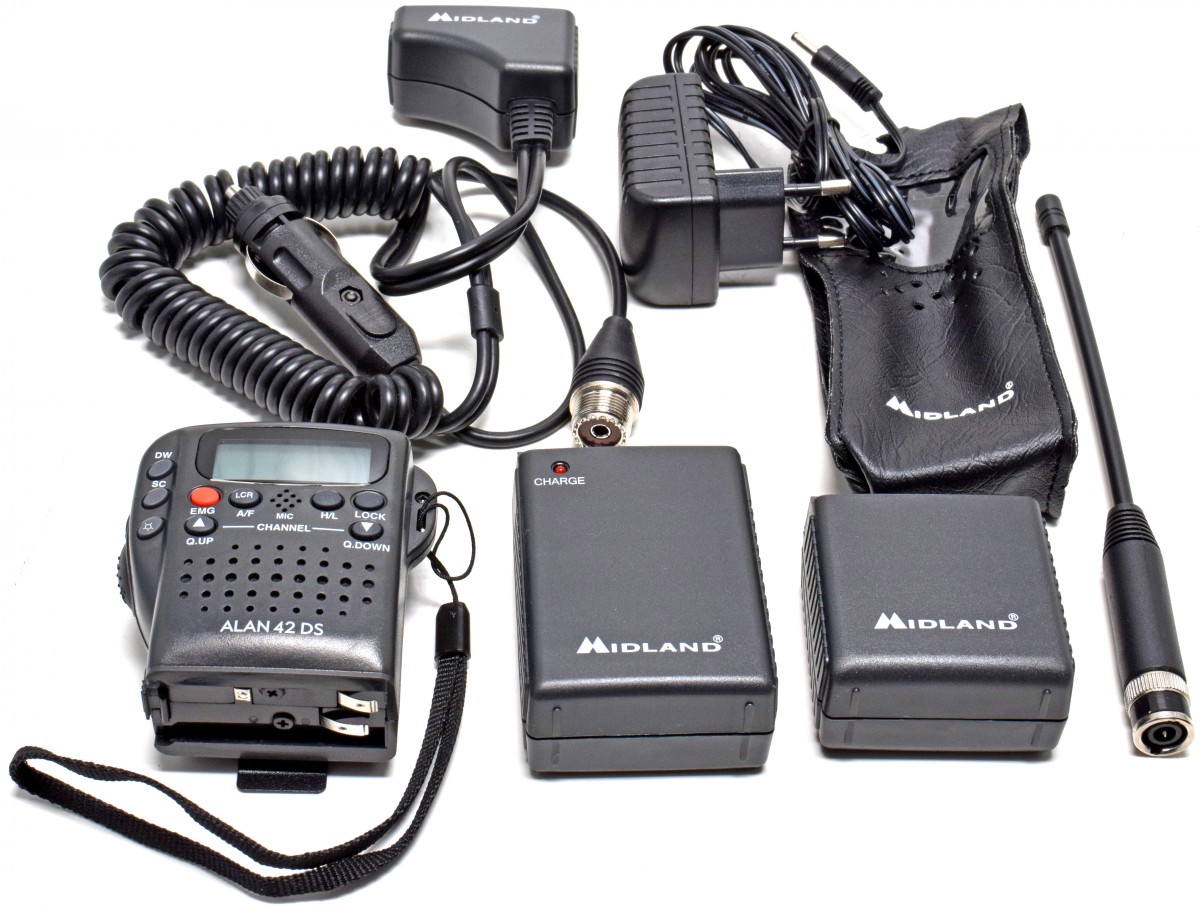

Im Lieferumfang bereits enthalten:

  • BNC-Antenne AL03
  • Gürteltrageclip
  • Batterie-/Akkuleerpack für 6 Mignonzellen
  • Batterie-/Akkuleerpack für 8 Mignonzellen
  • Bordspannungsadapter für den Mobilbetrieb, mit PL-Antennenanschluß
  • Steckerladegerät 230 Volt
  • Schutzhülle (leider nur in Verbindung mit Batterie-Leerpack (für 6 Zellen) nutzbar.)

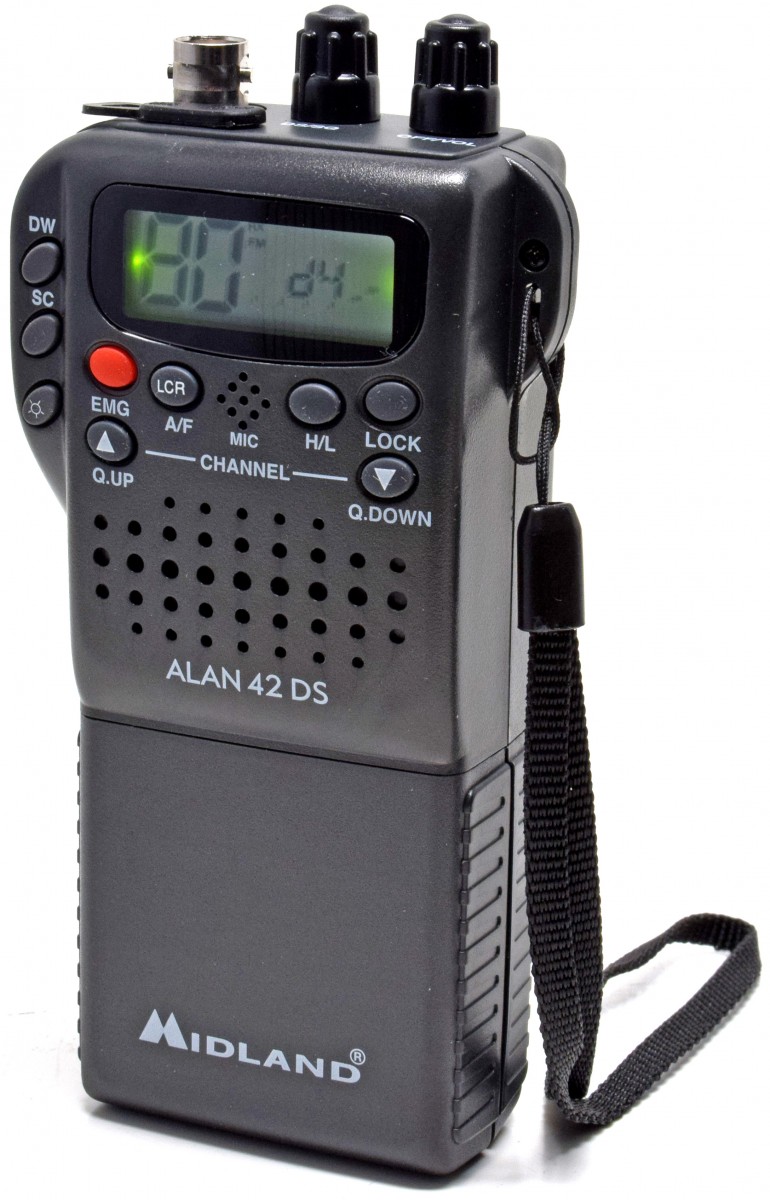

LCD-Anzeige für folgende Funktionen:

  • EMG
  • Notrufkanal
  • zweistellige Kanalanzeige
  • LOCK - Tastatursperre ist eingeschaltet
  • BATT - Batterie-"leer"-Anzeige
  • AM-/FM-Anzeige
  • SCAN - Kanalsuchlauf
  • DUAL WATCH - Zweikanalüberwachung
  • SAVE - Stromsparfunktion
  • LOW - Anzeige für 1W Sendeleistung
  • Anzeige für relative Empfangs- und Sendeleistung
  • RX-/TX-Anzeige, TX=Sendebetrieb, RX=Empfangsbetrieb

Optimale Modulation, sehr guter Empfang.

Im Batteriebetrieb (nur hochwertige Batterien verwenden):

Mit Batteriepack (6 Zellen) ca. 2,0 Watt Ausgangsleistung, und mit Batteriepack (8 Zellen) ca. 3,0 Watt Ausgangsleistung.

Im Akkubetrieb (Eneloop oder ähnlich gute Akkus verwenden):

Mit dem 6er-Batteriepack und Akkus ca. 1,2 Watt Ausgangsleistung, und mit dem großen Batteriepack (8 Zellen) ca. 2,5 Watt Ausgangsleistung.

Technische Daten:
Allgemeine Daten:

  • Frequenzbereich 26,565 - 27,405 MHz
  • Kanäle schaltbar in vielen Landesnormen
  • Modulationsarten F3E (FM), A3E (AM)
  • Antennenimpedanz 50 Ohm, unsymmetrisch
  • Lautsprecher 8 Ohm, 0,5 Watt
  • Mikrofontyp Elektret-Kondensator
  • Betriebsspannung 7,2 - 13,8 V
  • Abmessungen 70x140x30 mm (BxHxT)
  • Gewicht 190 g (ohne Akkus)

Empfänger:

  • Empfindlichkeit (10 dB S/N) 0,25 MikroVolt
  • Bandbreite 6 dB bei 5 kHz
  • Squelchempfindlichkeit 0,25 MikroVolt
  • NF-Wiedergabeleistung 0,5 W an 8 Ohm
  • Wiedergabeverzerrungen bei 1 mV weniger als 8%
  • NF-Bandbreite 400 Hz - 2400 Hz
  • Zwischenfrequenzen 1. ZF: 10,695 MHz 2. ZF: 455 kHz
  • Nachbarkanaldämpfung besser als 45 dB
  • Ruhestromaufnahme 100 mA im Normalbetrieb; 45 mA im Stromsparbetrieb

Sender:

  • HF-Sendeleistung 1 W/4W (bei 12 V) schaltbar
  • Frequenztoleranz 0,005 %
  • Unerwünschte Nebenaussendungen besser als -70 dB
  • Modulation FM: 2,0 kHz AM 90 %
  • Stromaufnahme 900 mA

Lieferung ohne Akkus. Wir empfehlen für vernünftige Reichweiten eine bessere und längere Antenne, z.B. die Albrecht CL27BNC Highflex (ca. 50cm). Die Originalantenne ist nicht unbedingt ein Reichweitenwunder...

Hersteller-Artikelnummer C1267

Wichtiger Hinweis zur Umschaltung der Ländernormen:

Einige Kunden scheinen mit der Anleitung zum Umschalten der Ländernormen nicht zurecht zu kommen.

Hier nochmals Schritt für Schritt:

1. Gerät ausschalten
2. Jetzt die Tasten A/F-LCR und Scan drücken und gedrückt halten
3. Das Gerät jetzt einschalten
4. Die Tasten A/F-LCR und Scan jetzt loslassen
5. Jetzt mit den Kanalwahltasten, LINKS bei der Sendetaste (nicht die auf der Vorderseite!)
das gewünschte Band auswählen
6. Das gewählte Band mit kurzem Druck auf die Taste A-F/LCR bestätigen
7. Fertig.

Wichtig ist, das die Schritte zügig nacheinander erfolgen, sonst kann es sein, daß das Gerät schon in den Betriebsmodus schaltet, bevor das gewünschte Band aktiv ist.

Der meist gemachte Fehler ist das Verwechseln der Tasten, mit dem das gewünschte Band eingestellt wird (nicht vorne, sondern die seitlichen U/D-Tasten) oder das man die beiden Tasten, die man beim Einschalten gedrückt halten muß, nicht wieder losläßt.
