Ein Funkgerät für mein Fahrrad



Ändern des Ladegeräts und Verwenden des 2,5-mm-Ladeanschlusses

Hinzufügen eines 1750-Hz-Zugangstons für das Lautsprechermikrofon

Fahrradhalterung und Antenne










http://uuki.kapsi.fi/pix/uv5r/bicycle_full.jpg

























http://uuki.kapsi.fi/pix/uv5r/women_accessory.jpg

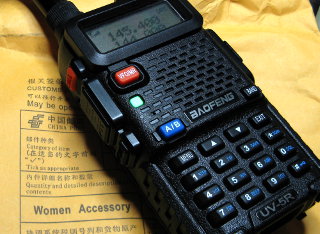

Da diese chinesischen Rigs so billig und eigentlich ziemlich gut sind, tatsächlich sehr gut für den Preis, kaufte ich mir einen Baofeng UV-5R, um mit meinem Fahrrad zu fahren. Mit einem speziellen Fahrradradio konnte ich es an diese Verwendung anpassen, ohne meine beiden anderen Handhelds zu opfern. Als der UV-5R per Post ankam, war er in der Zollanmeldung auf der Verpackung als "Damenaccessoire" aufgeführt. Ho hum ...

Von meinen drei billigen chinesischen Handhelds (dieser, der Wouxun und der Baofeng UV-3R) ist dieser der schlimmste - die dekorativen Rüschen darauf sehen plastisch aus und fühlen sich auch so an (obwohl der Aufbau ansonsten solide erscheint). Es ist zu schwer, technisch und roboterhaft auszusehen. Das Bild hier wird dem nicht gerecht. Ich denke, es sieht klebrig aus und ich würde mich selbstbewusst fühlen, wenn ich es beispielsweise in einem Bus benutze. Der Wouxun ist kompakter, ganz zu schweigen vom UV-3R, der klein genug ist, um sich in Ihrer Hand zu verstecken. Aber ein Fahrrad, das mit einer Antenne und einem Funk-Transceiver ausgestattet ist, ist sowieso komisch genug, also denke ich, dass der UV-5R genau in ...



http://uuki.kapsi.fi/pix/uv5r/uv5r_chirp.jpg

Zuerst musste ich den Akku des Radios aufladen. Ich war zu hühnchen, um die universelle 100–240-V-Wandwarze mit US-Stecker an eine europäische Steckdose anzuschließen ... Obwohl viele el-cheapo-Netzteile in Ordnung sind, wäre dies mit dem falschen Stecker auf lange Sicht unpraktisch gewesen wie auch immer. Also habe ich stattdessen mein Labornetzteil verwendet, das auf 10 V eingestellt ist. Gerüchten zufolge kann kein 13,8-V-Stationsnetzteil verwendet werden - anscheinend wird das Ladegerät zerstört oder zumindest das Ladegerät wird heruntergefahren, es sei denn, es wird zuerst geändert.

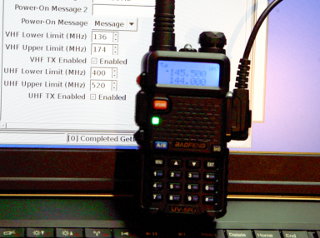

Nach dem Aufladen stellte ich als erstes die RX / TX-Frequenzgrenzen ein. Anstatt unter Wine mit beschissener Windows-Software herumspielen zu müssen, stellte ich erfreut fest, dass die aktuelle Version von CHIRP das Festlegen dieser Frequenzgrenzen ermöglicht! Wie beim KG-UVD1P müssen Sie die Grenzwerte für 144–145 und 432–437 MHz festlegen, um die Bereiche 144–146 und 432–438 MHz für den Amateureinsatz in Finnland zu erhalten. (Tatsächlich erhalten Sie 144.000–145.975 und 432.000–437.975 MHz.) Da ich etwas paranoid bin, habe ich zunächst sichergestellt, dass alle Speicher und VFOs auf Frequenzen innerhalb dieser Bereiche eingestellt sind. Trotz der Warnung von CHIRP, dass die UV-5R-Unterstützung noch experimentell ist, lief alles gut.

Denken Sie daran, zu überprüfen, ob der Menüpunkt "AL-MOD" auf "SITE" eingestellt ist! Durch versehentliches Drücken und Halten der Taste direkt neben der PTT wird eine störende Alarmfunktion aktiviert, die das Alarmgeräusch in der Luft übertragen kann, wenn sie auf etwas anderes eingestellt ist! Bei Einstellung auf SITE werden nur lokal Audio-Rauschen erzeugt. Ärgerlich, ja, aber zum Deaktivieren der Alarmübertragung ist kein Hardware-Mod erforderlich, wie beim UV-3R.

http://uuki.kapsi.fi/pix/uv5r/bicycle_radio2.jpg

Das Radio mit seinem modifizierten Lautsprechermikrofon wurde an einer vibrationsisolierenden Halterung befestigt und somit am Lenker meines Fahrrads montiert (siehe unten). Klettbänder halten es sicher und sorgen auch für einen funktionsfähigen Schnellverschluss. An der Vordergabel des Fahrrads ist eine zweileitige J-Pol-Antenne angebracht, die an einer Glasfaserstange (von einer Sicherheitsfahne für Kinderfahrräder) befestigt und mit einem Schrumpfschlauch abgedeckt ist.

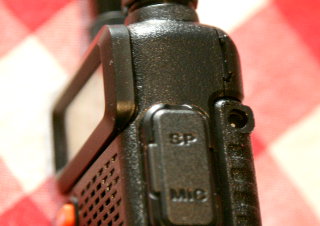

Ich habe den großen 3800-mAh-Akku für den UV-5R bestellt. Dies bietet eine lange Betriebszeit und eine 2,5-mm-Ladebuchse (der Standardakku nicht). Somit ist es möglich, das Radio aufzuladen, ohne es zuerst von der Fahrradhalterung abbauen zu müssen, um es in das Desktop-Ladegerät fallen zu lassen. Weiter unten finden Sie Informationen zum Ladegerät - die billigen "Ladekabel" von eBay

http://uuki.kapsi.fi/pix/uv5r/sucks.jpg

Also, was nervt an diesem Radio? Die Dual-Watch-Funktion. Das ist, was. Sicher, keiner meiner El Cheapo HTs hat einen echten Doppelempfang, aber das ist nicht mein Rindfleisch mit dem UV-5R. Was nervt ist, wie die Dual-Watch-Funktion ein- und ausgeschaltet wird. Bei meinem Wouxun ist es nur ein einziger Druck auf die Taste <TDR> (oder zwei Tasten, wenn die Tastensperre aktiviert ist). Auf dem UV-5R müssen Sie das Menü durchgehen: <MENU> - <7> - <MENU> - <▲> - <MENU> - <EXIT>, was ist das ... sechs Tastendrücke? (Sieben, wenn die Tastensperre eingeschaltet war.) Das ist eine ziemliche Leistung, wenn Sie während eines QSO nur die Doppeluhr ausschalten möchten ... (Die UV-3R ist in dieser Hinsicht nicht besser, aber in dieser winzigen, super süßen, Ultra-Miniatur-Rig Ich war bereit, die Unannehmlichkeiten zu akzeptieren.) Allein dieser Mangel macht den Wouxun viel besser.

Im Gegensatz zum Wouxun und dem UV-3R kann dieses Radio seine Batteriespannung nicht anzeigen. (Einige Softwareversionen dieses Radios verfügen möglicherweise über diese Funktion, meine jedoch nicht. Mir wurde gesagt, dass durch Gedrückthalten der Taste "0" die Batteriespannung angezeigt wird.) Genau wie beim UV-3R ist die Spannung jedoch ziemlich hoch Gut verhaltenes Batteriestatussymbol mit 0–3 Balken. Sie können das Einschaltdisplay so einstellen, dass es liest, was Sie möchten, zum Beispiel Ihr Rufzeichen, aber ich würde es tatsächlich vorziehen, die Batteriespannung anzuzeigen, wie bei den beiden anderen HTs, die ich habe.

http://uuki.kapsi.fi/pix/uv5r/mic_modified.jpg

Im Internet gibt es zahlreiche Berichte über geringe TX-Modulation in diesem Radio. Es gibt viele Modifikationen, um es zu verbessern. Audioberichte, die ich erhalten habe, haben kein größeres Problem angezeigt, vielleicht nur ein wenig leise. Dies kann natürlich von Gerät zu Gerät variieren oder von der Revision des Radios abhängen. Die Version und weitere Informationen zu meinem Gerät sind BFB297 (gedrückt halten <3> beim Einschalten) und 130903N (gedrückt halten <6>, ebenfalls von CHIRP gemeldet).

Das Baofeng-Lautsprechermikrofon hat anscheinend eine etwas bessere Modulation als das interne Mikrofon, aber eine etwas "Blechdose" -Qualität. Als ich es so modifizierte, dass es den 1750-Hz-Repeater-Zugriffston hinzufügte (siehe unten), füllte ich den leeren Raum mit offenzelligem Schaum. Die Modifikation selbst hat auch die Klangqualität etwas verbessert. Jetzt ist die Modulation tatsächlich etwas stark. Ich werde das Mikrofon bald wieder öffnen, um einen Widerstandsdämpfer zu installieren. Vorerst werde ich versuchen, moderater und distanzierter zu sprechen.

Mein UV-5R zeigte nicht die von Gordon N5GOR auf seiner Website beobachteten "Seltsamkeiten". Anscheinend wurden diese seitdem behoben.

Änderung des Ladegeräts - Verwenden des 2,5-mm-Ladeanschlusses

http://uuki.kapsi.fi/pix/uv5r/battery_hole.jpg

Der große 3800-mAh-Akku verfügt über eine 2,5-mm-Gleichstrombuchse an der Seite oben. Dies dient zum Laden des Akkus und ist direkt parallel zu den normalen + und - Ladekontakten auf der Rückseite des Akkus verdrahtet. Sie können entweder das Radio oder den Akku allein in das mit dem Radio gelieferte Standard-Desktop-Ladegerät einlegen oder ein spezielles Ladegerät mit einem 2,5-mm-Anschluss erwerben. Solche mit Wechselstrom betriebenen Ladegeräte sind bei eBay erhältlich und haben möglicherweise einen höheren Ladestrom als das Desktop-Ladegerät, da sie für den großen Akku ausgelegt sind.

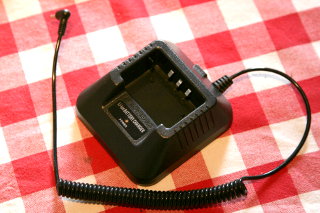

Wenn Sie jedoch nach "Baofeng-Ladegerät 2,5 mm" suchen, erhalten Sie meistens Autoladekabel. VERWENDEN SIE DIESE NICHT, UM DIE BATTERIE ZU LADEN! Ich kaufte eines davon und schaute hinein - es ist ein gerades Kabel, kein Ladegerät! Es enthält überhaupt keine Ladeelektronik. Stecken Sie das in eine Auto-Steckdose, und es wird die Batterie explodieren! (Nun, die Batterie enthält möglicherweise eine Sicherheitsschutzschaltung, um eine Explosion zu verhindern, aber die Batterie wird mit Sicherheit nicht richtig über das Autokabel aufgeladen.)

http://uuki.kapsi.fi/pix/uv5r/charger_open.jpg

Das gewickelte Kabel und der geformte 2,5-mm-Stecker waren jedoch gut, daher entschied ich mich, das Kabel zu verwenden, es aber an das ursprüngliche Desktop-Ladegerät des UV-5R anzuschließen, das ein geeignetes Ladegerät ist. Auf diese Weise könnte ich den 3800-mAh-Akku über seine 2,5-mm-Gleichstrombuchse aufladen (um ihn in das Desktop-Ladegerät fallen zu lassen, müsste das Radio von der Fahrradhalterung abgebaut werden), allerdings mit dem Standard-Ladestrom des Desktop-Ladegeräts von 400 mA.

Also zerlegte ich den Stecker des Zigarettenanzünders vom Kabel, behielt das Zugentlastungsstück bei und bohrte ein geeignetes Loch in die Hülle des Desktop-Ladegeräts. Mit etwas Heißkleber bekam ich eine schöne Passform.

http://uuki.kapsi.fi/pix/uv5r/charger_mods.jpg

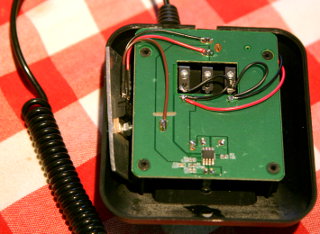

Mit dem Kabel an Ort und Stelle habe ich einfach die Drähte (die roten und schwarzen Drähte von rechts auf dem Foto, hier eine Vergrößerung) mit den + und - Kontakten des Ladegeräts parallelisiert. Der T-Kontakt wird vom Ladegerät nicht verwendet - er kann etwas im Akku bewirken oder auch nicht, aber im Ladegerät ist er nicht einmal angeschlossen!
Ich habe das Ladegerät auch so modifiziert, dass es eine Eingangsspannung von 13,8 V akzeptiert. Ich habe einfach einen Spannungsregler 7810 (mit 0,1 μF Filterkappen zwischen Eingang und GND sowie zwischen Ausgang und GND) am Eingang des Ladegeräts angebracht. Das Ladegerät verbraucht relativ wenig Strom, so dass Sie möglicherweise ohne Kühlkörper davonkommen, aber ich habe ein Stück Aluminiumschrott darauf geschraubt, um sicherzugehen. Es gibt viel Platz für den Regler und das Waschbecken im Ladegerätgehäuse. Auf dem Foto sehen Sie es links (
Vergrößerung). Ich habe den Eingang und die Masse (die roten und schwarzen Drähte von links auf dem Foto) direkt mit der DC-Eingangsbuchse verbunden. Ich habe einen Bruch in die Leiterplattenspur gefräst, die von der DC-Buchse zur Ladeelektronik kommt (Sie können den Bruch unter dem braunen Draht auf dem Foto sehen) und den Ausgang des Reglers (den braunen Draht) auf die andere Seite des Bruchs gelötet ( Um den Draht auf die Leiterbahn zu löten, müssen Sie zuerst den grünen Lötlack abkratzen.





http://uuki.kapsi.fi/pix/uv5r/charger_finished.jpg

Jetzt kann das Desktop-Ladegerät von meinem 13,8-V-Netzteil oder auch von einer Feuerzeugbuchse aus verwendet werden. Es funktioniert jedoch nicht mehr mit seiner ursprünglichen 10-V-Wandwarze, da der 7810-Regler eine Eingangsspannung wünscht, die typischerweise 2 V höher als sein Ausgang ist, d. H. 12 Volt. Höhere Eingangsspannungen führen dagegen nur zu einer stärkeren Erwärmung. Bei 13,8 V wird die Außenfläche des Ladegeräts beim Laden spürbar warm. Wenn sich der Akku füllt und der Ladestrom sinkt, wird die Oberfläche immer weniger warm.

Auch das 2,5-mm-Kabel funktioniert wie geplant (obwohl das Laden des großen Akkus zugegebenermaßen langsam ist - das vollständige Laden eines leeren Akkus kann fast 11 Stunden dauern - aber was ist die Eile), und insbesondere mit dem noch vorhandenen Zugentlastungsstück sieht es ordentlich aus ein originelles Merkmal des Ladegeräts zu sein! :) :)

Versuchen Sie nur nicht, gleichzeitig einen Akku im Steckplatz und mit dem 2,5-mm-Kabel aufzuladen. Wenn die beiden Batterien anfänglich unterschiedliche Spannungen haben, können beim ersten Parallelschalten schädlich große Ströme fließen.

Modifikation des Lautsprechermikrofons - Hinzufügen eines 1750-Hz-Tons

http://uuki.kapsi.fi/pix/uv5r/mic_modified.jpg

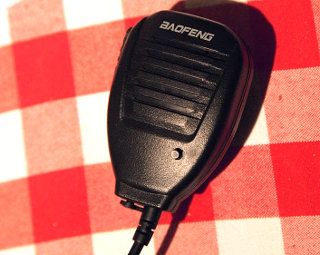

Klassischere Mikrofone haben DTMF-Tastaturen und andere Extras, aber das einzige, was ich an Baofengs billigem Lautsprechermikrofon vermisst habe, war ein 1750-Hz-Repeater-Zugriffston (oder "Tone Burst"). Wenn Sie ein Lautsprechermikrofon für zusätzlichen Komfort verwenden, ist es dumm, wenn Sie nach dem Radio selbst greifen müssen, um einen Repeater zum Öffnen zu bringen. Und so taub ich auch bin, ich kann nicht einfach 1750 Hz nach Belieben pfeifen ... Also habe ich beschlossen, meinem Lautsprechermikrofon die gewünschte Funktion hinzuzufügen. (Das Foto zeigt das modifizierte Mikrofon. Das Original hatte eine LED auf der Vorderseite, die modifizierte Version hat einen Druckschalter an seiner Stelle.)

Interessanterweise hat das Baofeng-Mikrofon eine Silikondichtung zwischen den beiden Hälften seiner Hülle und am PTT-Schalter. Das sieht so aus, als würde es versuchen, wasserdicht zu sein! Aber dann haben das Mikrofonloch, das Lautsprechergitter und die LED überhaupt keine Abdichtung - gehen Sie also nicht damit schwimmen. Nur damit Sie wissen, dass Änderungen, die Sie vornehmen, die Regenbeständigkeit nicht beeinträchtigen.

http://uuki.kapsi.fi/pix/uv5r/mic_input.png

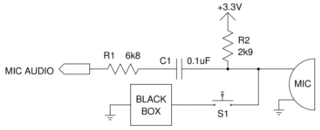

Das vollständige (wenn auch möglicherweise nicht vollständig genaue) Schema des UV-5R finden Sie im Internet. Hier ist ein vereinfachtes Diagramm der Mikrofon-Audioeingangsstufe und der Modifikation, die berücksichtigt wird. Ich wollte den Schalter S1 und eine Art "Black Box" hinzufügen, die die Mikrofonleitung mit einem sinusförmig variierenden Strom belastet und so der Leitung ein sinusförmiges Spannungssignal überlagert (allerdings mit einem kleinen DC-Offset, aber der DC-Sperrkondensator C1 nimmt kümmere dich darum). Beachten Sie, dass der Druckschalter die "Black Box" vollständig vom Stromkreis trennt, wenn sie nicht verwendet wird, sodass sie keinerlei Auswirkungen auf die Leistung oder die Audioqualität des Mikrofons hat.

http://uuki.kapsi.fi/pix/uv5r/baofeng_spkmic.png

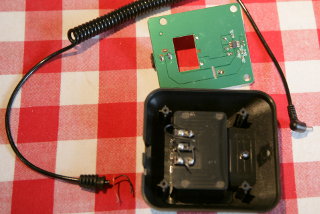

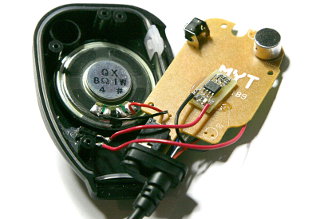

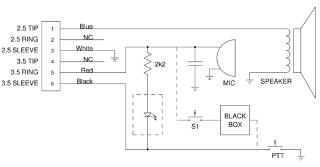

Ich öffnete das Lautsprechermikrofon und zeichnete einen Schaltplan von dem, was ich darin fand. Die Modifikationen werden auch gezeigt: Erstens habe ich die LED entfernt, was hier wirklich keinen Zweck erfüllt. Dies hatte den positiven Nebeneffekt, dass die Modulation leicht erhöht und möglicherweise insgesamt ein wenig verbessert wurde. Außerdem habe ich den Schalter S1 in sein Loch eingebaut. Zweitens habe ich den 1750-Hz-Tongenerator "Black Box" (siehe unten) installiert und seinen Druckschalter S1 verkabelt.

http://uuki.kapsi.fi/pix/uv5r/tone_gen.png

Der genaue Inhalt der "Black Box" war die große Frage. Es gibt fast 200.000 Möglichkeiten, einen Audio-Oszillator herzustellen (um genau zu sein 174341), aber ich brauchte einen, der einigermaßen stabil ist, einen Sinuswellenausgang erzeugt und von der Mikrofonvorspannung des Radios gespeist werden kann. (Die Idee, eine Knopfzellenbatterie in das Mikrofon einzubauen, um den Oszillator mit Strom zu versorgen, gefiel mir nicht, obwohl die Lebensdauer der Batterie bei dieser Verwendung praktisch unendlich wäre.)

http://uuki.kapsi.fi/pix/uv5r/toneplatta.jpg

Andere haben Twin-T-Oszillatoren für den gleichen Zweck verwendet, aber ich bin nicht ganz sicher, wie stabil sie wirklich bei Temperatur- und Spannungsschwankungen usw. sind. Zumindest sahen meine ersten Tests nicht allzu vielversprechend aus, deshalb suchte ich weiter nach einer anderen Lösung.

http://uuki.kapsi.fi/pix/uv5r/mod_in_place.jpg

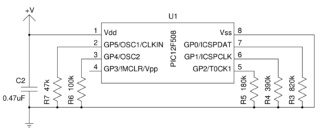

Ich begann über einen PIC12F508-Mikrocontroller nachzudenken. Es hat einen geeigneten Betriebsspannungsbereich von 2,0–5,5 V, einen relativ niedrigen Betriebsstrom und einen recht präzisen und stabilen 4-MHz-Oszillator. Es sind keine zusätzlichen Komponenten erforderlich, und ich hatte zufällig einige im Regal. und ein Programmierer für sie auch. Mit seinen Ausgangspins, die über einen Satz von Widerständen mit Masse verbunden sind, wie in diesem Schema gezeigt, könnte ich es so programmieren, dass seine Versorgungsleitung mit einer 5-Bit-Näherung einer Sinuswelle belastet wird. Der Kondensator C2 umgeht die Stromversorgungsleitung des PIC (eine gute Idee im Allgemeinen und insbesondere in einer HF-Umgebung) und bildet zusammen mit R1 im obigen Schema ein Tiefpassfilter. Dies glättet die Sinuswelle weiter. Durch Auswahl eines Kondensators geeigneter Größe können Sie auch das Knie des Tiefpassfilters bewegen, um die Tonamplitude zu verringern, und es so auf den gleichen Pegel wie den internen 1750-Hz-Ton des Radios einstellen.

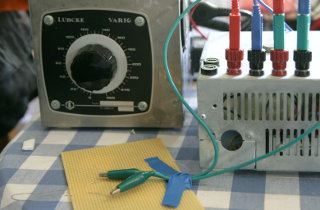

Also habe ich einen Prototyp auf einem lötfreien Steckbrett erstellt, geeignete Zeitverzögerungen berechnet, um mit dem nichtlinearen D / A-Wandler aus verfügbaren Widerständen eine möglichst schöne Sinuswelle zu erzeugen, und mit dem Testen begonnen. Natürlich habe ich den PIC während der Programmierung gelöscht und damit den werkseitig eingestellten Oszillatorkalibrierungswert verloren. :( Also habe ich die OSCCAL-Einstellung durch Ausprobieren angepasst, bis ich so nah wie möglich an 1750 Hz kam (ich kam tatsächlich auf 1 Hz). Hier ist die PIC-Firmware als gpasm-Quellcode und als kompilierte Hex-Datei. Da die Oszillatorkalibrierung von Gerät zu Gerät unterschiedlich ist, sollten Sie wirklich von der Quelle kompilieren und den OSCCAL-Wert ändern, bis Sie ihn wie ich richtig eingestellt haben. Oder lesen Sie zuerst den korrekten OSCCAL-Wert vom PIC, bevor Sie die Werkskalibrierung löschen. wie ich es getan habe...

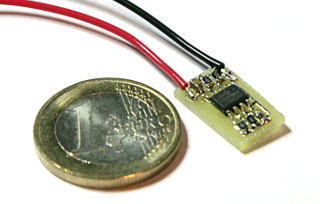

Dann habe ich eine winzige Leiterplatte für den oberflächenmontierten PIC und die Widerstände und Kondensatoren der Größe 0805 geätzt. Größere Komponenten sind auch in Ordnung, es gibt viel Platz im Mikrofon. (Ich habe tatsächlich einen kleineren Widerstand der Größe 0603 verwendet, da ich keinen Widerstand 0805 820k hatte.)



Die winzige Platine passt gut in das Lautsprechermikrofon. Es wird heiß auf die eigene Leiterplatte des Mikrofons geklebt. Der Druckschalter ist ein normaler Mikroschalter mit einer entsprechend langen Welle, so dass der Druckknopf gerade aus dem Mikrofon herausragt. Das Loch, das ursprünglich von der TX-LED des Mikrofons eingenommen wurde, wurde groß genug gebohrt, um die Welle durchzulassen. Der Mikroschalter ist ebenfalls heißgeklebt und mit der Platine des Mikrofons und der hinzugefügten Modifikationsplatine verbunden.



Beim Schließen des Mikrofons füllte ich den größten Teil des leeren Raums mit offenzelligem Schaum, in der Hoffnung, das Audio zu verbessern und die Qualität der "Blechdose" zu verringern. Dies schien jedoch nichts zu bewirken. Mir wurde auch gesagt, mein Audio habe einen "dunklen" Ton. Ich habe den Kondensator im Mikrofon (ich kenne seinen Wert nicht) gegen einen 1 nF ausgetauscht, der groß genug ist, um HF fernzuhalten, aber sicherlich klein genug, um das Audio überhaupt nicht zu filtern. Das hat auch nichts zur Verbesserung der Audioqualität beigetragen. Es ist also keine Sendequalität, na ja. Vielleicht ist es gut genug für tragbares Lappenkauen.



Der 1750-Hz-Zugangston funktioniert einwandfrei. Es gibt keinen Grund, warum ein Rechteckwellen-Zugriffston nicht so gut funktioniert, daher ist diese Lösung übermäßig hi-fi ... Aber der PIC bietet eine stabile Zeitbasis, und da er 5-Bit-DDS ausführen kann, sollten Sie sich damit zufrieden geben 1-Bit ...? :) :)

Fahrradhalterung und Antenne

http://uuki.kapsi.fi/pix/uv5r/foam_tunk.jpg

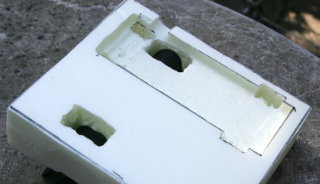

Für die Montage des Radios am Fahrradlenker habe ich aus Finnfoam (Styropor) eine vibrationsisolierende Halterung hergestellt. Es hat einen ausgehöhlten Sitz für das Radio, wo es durch Klettbänder festgehalten wird. Die Unterseite des Schaumstoffblocks ist so geformt, dass er gut auf dem Lenker sitzt. Klettbänder halten auch die Halterung an Ort und Stelle. Löcher ermöglichen den Zugang zur Ladebuchse des Hochleistungsakkus und ermöglichen die Einstellung des Lautstärkereglers.

Auf der linken Seite der Halterung ist Platz für das Lautsprechermikrofon, und ich kann auch einen Clip für einen Block Papier und einen Stift hinzufügen.

http://uuki.kapsi.fi/pix/uv5r/hot_wire.jpg

Alle Vertiefungen und Durchgangslöcher in der Schaumstoffhalterung wurden unter Verwendung eines provisorischen heißen Drahtes hergestellt. Ich habe gewöhnlichen Eisendraht verwendet, der am Rand eines Stücks Perfboard (vorgebohrte nichtmetallisierte Leiterplatte) montiert und an einen Niederspannungs-Hochstromtransformator angeschlossen ist. Ich stellte die Hitze mit einem Variac ein und erhöhte die Spannung, bis der Draht mit einer angemessenen Geschwindigkeit durch den Schaum schnitt. (Ich habe beim Bau meines 16-Zoll-Kohlefaserteleskops dieselbe Art von heißem Draht zum Formen des Kernmaterials verwendet.)

http://uuki.kapsi.fi/pix/uv5r/screw_strap.jpg

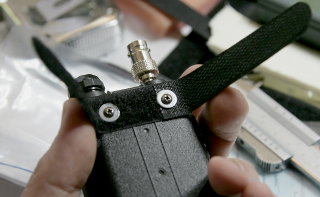

Die Klettbänder werden als Computer- oder A / V-Zubehör verkauft und dienen dazu, Kabelbündel sauber zusammenzuhalten. Etwa die Hälfte der Länge eines Riemens entspricht dem Geschlecht "Haken" oder "rau", die andere Hälfte "Schlaufen" oder "weich". In einem Riemen machte ich zwei Löcher mit einem Lederstempel. Der Gurt wurde dort angebracht, wo der Gürtelclip des Radios hingehen würde, mit Unterlegscheiben, um die Belastung des Gurtes zu verringern. Dies ist einer der Gurte, um das Radio an Ort und Stelle zu halten. Der andere Gurt geht einfach um die große Batterie am unteren Ende des Radios.

http://uuki.kapsi.fi/pix/uv5r/radio_attached.jpg

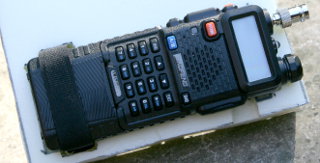

Hier sitzt das Radio in seiner Mulde auf der Schaumstoffhalterung. Zwei Klettbänder halten es perfekt fest. Der untere Gurt ist über der Batterie sichtbar, der obere Gurt ist unter dem Radio versteckt. (Andernfalls würde der obere Gurt das Display oder einige der Tasten verdecken.)

Das Radio befindet sich auf der rechten Hälfte des Montageblocks. Auf der linken Seite ist Platz zum Aufhängen des Lautsprechermikrofons, und ich könnte einen Clip für einen kleinen Block Papier für ein Protokoll und andere Notizen hinzufügen.

http://uuki.kapsi.fi/pix/uv5r/front_fork.jpg

Eine Zweiband-J-Pol-Antenne (nach dem Vorbild eines DBJ-1 oder DBJ-2) ist an der Vorderradgabel des Fahrrads angebracht. Der J-Pol besteht aus einem traditionellen 300-Ohm-TV-Doppelkabel und einem Anschlusskabel mit einem RG-174-Entkopplungsstutzen für 70 cm. Die Zuleitung ist ebenfalls RG-174 mit einem BNC-Anschluss. Ein Adapter zwischen SMA-Buchse und BNC-Buchse sitzt permanent im Radio. Die Drahtantenne wird vom Mast einer Sicherheitsfahne für Kinderfahrräder getragen und mit Schrumpfschläuchen abgedeckt. Der fluoreszierende gelbe Mast wird an der Radachse (vorne oder hinten) angebracht. Hier sehen Sie auch den Choke Balun auf der Zuleitung, ganz unten am schwarzen Schrumpfschlauch. Die Drossel macht drei Umdrehungen durch acht FT50-43-Ferritperlen. Kein Teil der Antenne ist am Fahrradrahmen geerdet.

Ich werde keine Abmessungen für die Antenne angeben, da (a) sie von den verwendeten Baumaterialien abhängen und (b) ich vergessen habe, die Maße beim Bau aufzuschreiben ... :) Beachten Sie, dass sich die Resonanzfrequenz der Antenne ändert Wenn es am Mast befestigt und von einem Schrumpfschlauch bedeckt ist, ändert es sich etwas mehr, wenn der Schrumpfschlauch auf der fertigen Antenne endgültig geschrumpft ist - stimmen Sie also entsprechend ab!

Warnung! Niedrige Brücken oder Äste können die Antenne heftig nach hinten ziehen und Sie auf den Kopf treffen! Tragen Sie einen Fahrradhelm, es sei denn, Sie mögen Schnitte, Blutergüsse oder Gehirnerschütterungen!

http://uuki.kapsi.fi/pix/uv5r/bicycle_radio2.jpg

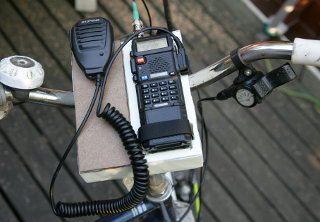

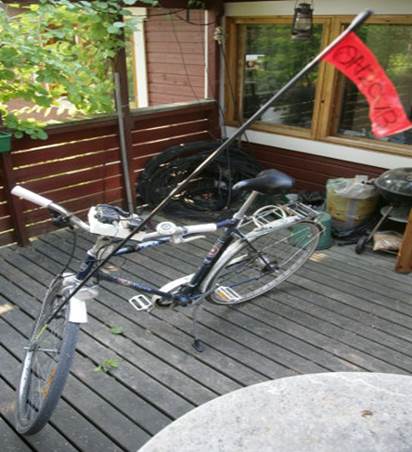

Hier ist der UV-5R am Lenker meines Fahrrads angebracht. Das Lautsprechermikrofon wurde vorübergehend mit Klettverschlüssen installiert, aber es fühlte sich an, als würde es jederzeit herunterfallen. Jetzt wird das Lautsprechermikrofon durch einen eigenen Clip an Ort und Stelle gehalten. Das Radio selbst ist solide montiert, und die Klettbänder, die die Halterung am Lenker halten, erwiesen sich ebenfalls als perfekt stark. Sie dienen als Schnellwechselhalterung, sodass die gesamte Installation einfach angebracht und entfernt werden kann.

Da die Antenne effizienter und besser platziert ist, sind die Signale bei dieser Konfiguration viel stärker als beim Tragen eines HT am Gürtel. Auch das Lautsprechermikrofon ist bequemer zu bedienen. Und wenn es in seiner Montierung ruht, zeigt es in Richtung meines Kopfes, anstatt unschuldigen Passanten lautes RX-Audio zu senden. :) :)

Ich habe sogar eine leuchtend rote "OH2GVB" -Flagge am oberen Ende der Antenne hinzugefügt ...
