Fehlermeldung auf Brother Drucker Erkennen unmöglich Patrone langsam wieder einsetzen

Hallo zusammen, bei einem MFC-J6510DW habe ich das o.g. Problem erfolgreich beseitigt und möchte hiermit alle anderen an meinen Erkenntnissen teilhaben lassen. Für die Eiligen sei vorab gesagt, bei meinem Drucker lag das Problem an Tinte, welche auf einen der Patronen-Sensoren gelangt ist und diesen blockiert hat. Die Lösung war letztendlich nur die Reinigung des Sensors. Es sollte sich an diese Reparatur nur Leute mit gutem Fachwissen im Bereich der Elektronik wagen!

Hier nun die Langversion der Reparatur:

Bei meinem Drucker zeigte sich irgendwann nach dem Wechseln der Tintenpatronen der Fehler "Erkennen unmöglich " der roten Patrone und "Patrone langsam wieder einsetzen" (oder so ähnlich). Obwohl ich mir noch eine andere neue gelbe Patrone besorgte, blieb der Fehler unverändert vorhanden. Beim Blick in den Patronen-Schacht sah ich, dass hier und da Tinte ausgetreten war und da kam mir schon der Verdacht, ob vielleicht nicht Tinte irgendwie in die Elektronik oder die Sensoren geraten ist und das Problem verursacht hat. Um an die Sensoren zu kommen, musste ich leider den Drucker zerlegen, was aber dann doch leichter und schneller ging, als vorher befürchtet. Ich hatte Glück und fand im Netz durch googeln Brother MFC-J6510DW das Service Manual des Druckers, worin die Demontage des Druckers gut beschrieben ist. Nachdem ich den Drucker zerlegt hatte, dass ich den Patronen-Halter in der Hand hielt, habe ich davon die drei Sensoren-Platinen abgeschraubt, um diese in Betrieb durchzumessen. Jede dieser Sensoren-Platinen enthält je 4 Gabel-Lichtschranken für die 4 Tinten-Patronen. Die obere und untere Sensoren-Platine detektiert, ob die Tintenpatrone richtig eingesetzt ist. Die mittlere Sensoren-Platine detektiert den Füllstand der Patrone durch das Sichtfenster der Patrone.Jede Gabel-Lichtschranke besteht aus einer Sende-LED und einem Foto-Transistor, wahrscheinlich mit Infrarotlicht arbeitend. Die LED hat auf den Sensor-Platinen die Anschlüsse beschriftet mit A(node) und K(athode) und der Foto-Transistor mit E(mitter) und K(ollektor). Die LED sendet dauerhaft Licht aus und, wenn Licht auf den gegenüber liegenden Foto-Transistor trifft, wird dieser leitend. Befindet sich ein Gegenstand im Lichtstrahl, bekommt der Foto-Transistor kein Licht mehr und er wird hochohmig. Nach der Demontage der Sensoren-Platinen habe ich diese wieder angeschlossen und auf dem Tisch gelegt, um sie durchzumessen. Zum Messen war es nicht nötig, alle anderen Teile (z.B. Scanner-Oberteil oder Bedien-Panel usw.) wieder anzuschließen. Bitte vor dem unter Strom Setzen des Druckers aufpassen, dass keine Kurzschlüsse entstehen! Man braucht aber auch keine Angst vor einem Stromschlag haben, weil die 230V Netzspannung nirgendwo offen erreichbar sind. Nun misst man jede Gabel-Lichtschranke (Sensor) einzeln durch, indem man die Spannung zwischen E(mitter) und K(ollektor) misst. Wenn ein Gegenstand in der Lichtschranke ist, misst man ca. 3 Volt, und wenn kein Gegenstand in der Lichtschranke ist, misst man nur ca. 100-200 mV. Bei der bei mir betroffenen Lichtschranke habe ich aber ca. 2 Volt gemessen, ob wohl kein Gegenstand in der Lichtschranke war. Als erstes habe ich dann versucht, die betroffene Gabel-Lichtschranke mit Reinigungsalkohol und einem Wattestäbchen zu reinigen. Das Wattestäbchen verfärbte sich zwar, womit ich die Bestätigung hatte, dass Tinte auf Gabel-Lichtschranke kam, aber das hat den Fehler noch nicht beseitigt. Bei genauerer Untersuchung sah ich, dass LED und Foto-Transistor jeweils in einer Kerbe versteckt saßen, wo das Wattestäbchen nicht hinkam. Dann beim zweiten Versuch benutzte ich eine Interdental-Zahnbürste und zusammen mit Alkohol und nun bekam ich auch die Kerbe sauber. Die Spannungen am Foto-Transistor waren nun in Ordnung und nach Zusammenbau des Druckers erkannte er die Patronen wieder einwandfrei.

ACHTUNG! Ich übernehme keine Haftung für Schäden durch Nachahmer und nur ausgebildete Service-Kräfte dürfen Reparaturen wie oben beschrieben unter Zuhilfenahme des Brother Service Manuals durchführen!

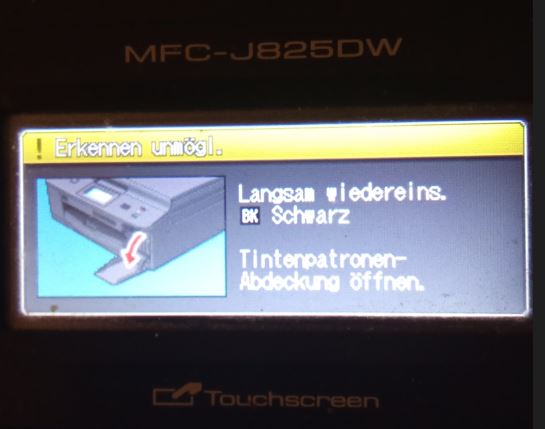

PS. Das gleiche Problem ist jetzt bei einem MFC-J825DW pdf aufgetreten siehe Bild
