Datenkabel (ALINCO ERW-7) für DJ-500E
DJ-500E - Frequenzbereiche ändern

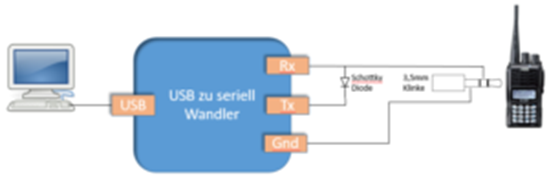

Das Datenkabel (ALINCO ERW-7 USB-Programmierkabel -> 69 €)
für das Radio DJ-500E lässt sich relativ einfach bauen.

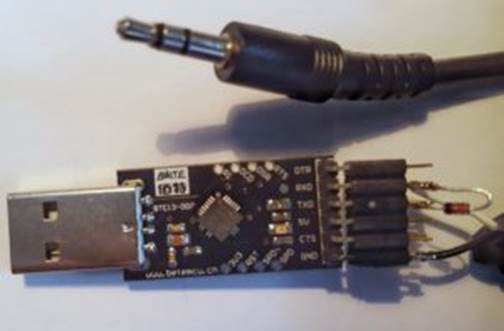

Stückliste
USB zu seriellem Modul
z.B. CP2102
(Amazon Link) für ca.
8 €
Die Treiber
sind kostenlos direkt bei den Herstellern der ICs erhältlich
Empfehlung -
Verwenden Sie am besten nur Module mit USB2SERIAL-ICs namhafter Hersteller
(Silicon Labs oder FTDI). China-Sachen machen hier nur Probleme mit der
Verfügbarkeit von Treibern. Es kommt oft zu Fehlern ab WINDOWS 7 siehe
hier auch Bilder
und So sieht eine Korekte Erkennung im Gerätemanager
aus
Schottky
Diode
z.B. BAT41
Eine
Standardgleichrichterdiode wie 1N4002 funktioniert nicht! Die Durchlassspannung
ist zu hoch, so dass der DJ-500 keinen Erdpegel
erkennt.
Kabel mit 3,5mm Stecker
Bemerkungen
Es ist kein zusätzlicher Pullup
erforderlich, das Radio verfügt bereits über einen internen Pullup-Widerstand.
Ein „Klon“ -Modus kann am Gerät
durch gleichzeitiges Drücken der Tasten PTT und PF1 beim Einschalten aktiviert
werden. Dies ist nicht notwendig, oder es wird überhaupt nicht funktionieren !!! Schließen Sie das Gerät einfach im
„normalen“ Modus an die PC-Software an und lesen / schreiben Sie die Daten.
Diese fehlenden Informationen haben mich viel Nerven gekostet, da die
Klonfunktion eines Alinco-Scanners DJ-X30T explizit
aktiviert werden muss, bevor das Gerät mit dem PC kommunizieren kann.
Oder Fertig ohne Garantie Hier https://electropapa.com/de/usb-programmierkabel-fuer-schwarz-12
Das Radio kann mit einer Tastenkombination für verschiedene
Frequenzbereiche neu programmiert werden.
Achtung: Bei neueren Geräten (ab Ende 2017?) Funktioniert die
Neuprogrammierung mit einer Tastenkombination nicht mehr! Es gibt Software von Alinco (die sogenannte O-Setup-Software), die nicht frei
verfügbar ist. Fragen Sie am besten Ihren Händler. Z.B. Neuner-Funk bietet eine
Unterstützung an, siehe Forum.

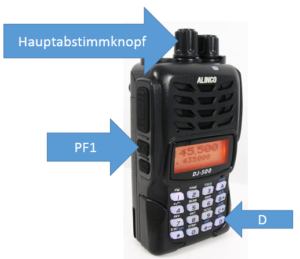

Gerät ausschalten
Halten Sie die Tasten PF1 und D gedrückt
Schalten Sie das Gerät ein und warten Sie, bis die
Einstellung „Modus“ im Display angezeigt wird. Lassen Sie dann die Tasten los
Stellen Sie den gewünschten Modus mit der
Haupt-Tuning-Taste ein
Drücken Sie die Taste ‚D ', um den Einstellungsmodus
zu verlassen
Gerät ausschalten
Schalten Sie das Gerät erneut ein
Fertig
|
Mode |
Variante |
2m
RX [MHz] |
2m
TX [MHz] |
70cm
Rx [MHz] |
70cm
TX [MHz] |
|
Mode
1 |
DJ-500TB |
136
– 174 |
136
– 174 |
400
– 480 |
400
– 480 |
|
Mode
2 |
DJ-500T |
136
– 174 |
144
– 148 |
400
– 480 |
420
– 450 |
|
Mode
3 |
DJ-500E |
144
– 146 |
144
– 146 |
430
– 440 |
430
– 440 |
|
MODE
4 |
DJ-500EX |
136
– 174 |
136
– 174 |
400
– 523 |
400
– 523 |
UKW-Radioempfang ist in jedem Modus verfügbar.
Wenn der Frequenzbereich geändert wird, wird die Kanalliste
vollständig gelöscht und das Klonen funktioniert nicht mit der „alten“ Datei.
Das Programm stellt fest, dass die Datei und das Gerät nicht
übereinstimmen.
Die Geräteversion wird im ersten Byte in der Datei * .dat codiert.
DJ-500 / TB 0x00
DJ-500T 0x01
DJ-500E 0x02
DJ-500-Mode4 0x03
Ändern Sie dieses Byte einfach mit einem Hex-Editor oder
verwenden Sie das Alice-DJ500-Programm dafür.
Laden Sie dann die Datei erneut in die Alinco-Software
und programmieren Sie die Kanalliste neu.
