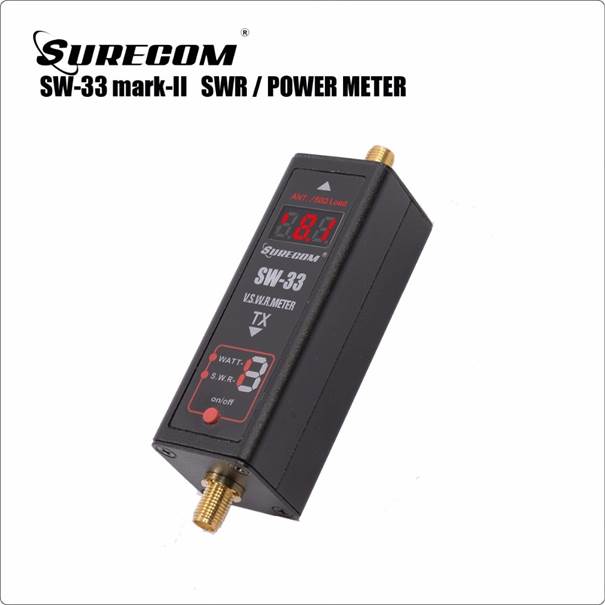

SURECOM SW33 mark II VHF/UHF
100 Watt POWER & S.W.R. METER
SURECOM SW-33 markII 125-525
Mhz Mini Digital VHF/UHF Power & Swr-meter
merkmale:
1 VSWR. vorwärts und reflektiert macht direkte digitalanzeige,
ohne kalibrierung.
2. Maximal messbaren leistungsbereich bis 100 Watt.
3. 3 sekunden überprüfen sie ihre antenne
SWR, auch überprüfen sie ihre radio RF power watt.
4. Einfach zu installieren handfunkgerät
spezifikationen:
messbare leistungsbereich: 0,1-100 Watt
maximale leistung: 100 Watt Genauigkeit: bedeuten
+/-5%
*nicht für die DMR digital radio.
|
spezifikationen: |
|
|
MAX. Power
in |
100 WATT |
|
VSWR |
1,00 ~
19,99 |
|
Frequenzbereich |
COVER: 125
MHz ~ 525 MHz |
|
Einfügedämpfung |
<
0.15dB (VHF), < 0.25dB (UHF) |
|
temperatur |
0℃ ~
70℃ |
|
batterie Build-in |
li-ion Akku |
|
größe (WHIT HERAUS SMA |
25*25*60
(mm) |
|
Power in |
5 V (micro usb) |
|
schnittstelle (in und out) |
SMA
weibliche |
|
impedanz: |
50Ω |
|
gewicht |
160g |
merkmale funktion
Push rot taste und hol 3 sec. bis „Power auf“ und“ SWR“ modus
“ Led dnzeige zeigen
Push rot taste-„Power Meter „modus, led-anzeige zeigen
Push rot taste-„SWR „modus, led-anzeige zeigen
Push rot taste und HALTEN-“ AUSSCHALTEN
1.1How zu
bedienen leistungsmesser.
Push rot taste-schalter auf
Push rot taste auf einmal, um modus
“ POWER meter „, led-anzeige zeigen
schließen sie das SMA(markierung TX)Radio ausgang.
schließen sie das SMA auf DUMMUY Last
vorsicht: Bitte verwenden Sie richtige ersatzlast, High power
beschädigen die ersatzlast.
1.2How zu
bedienen swr-meter.
Push rot taste-„Power auf“ und“ SWR“ modeDisplay
zeigen
schließen sie das SMA (markierung TX) zu Radio ausgang.
schließen sie das SMA auf ANTENNE
wenn diedie led show
1,00 bis 1,50, bedeuten die antenne ist anzug die frequenz,
wenn diedie led show 1,50 bis 3,00, bedeuten die antenne
ist nicht gut anzug die frequenz,
wenn diedie led zeigen bis
zu 5,0 bis 19,99, bedeuten dieantenne ist nicht anzug die frequenz.
Packungsinhalt
1x SW-33 markII
SWR/LEISTUNGSMESSER
1x Englisch
Bedienungsanleitung
1x usb-ladekabel
1x USB AC adapter 100-240 V
1x SMA auf sma-steckeradapter
1x SMA-STECKER auf sma-buchseadapter
1x sma-buchse auf bnc-buchse
Adapter
1x SMA auf bnc-stecker Adapter
1×5 Watt ERSATZLAST für prüfung
