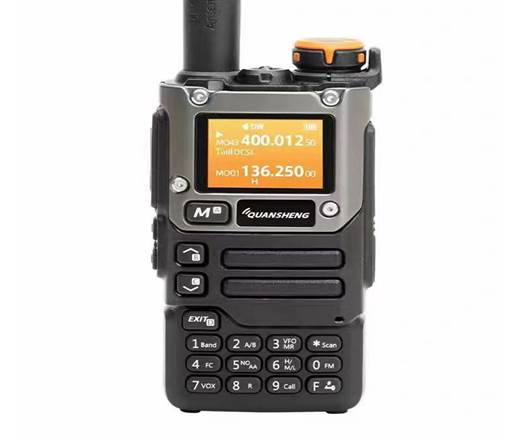

Quansheng UV-K5 VHF
UHF Dual-Band Ham 5W
Es ist schon eine kleine Sensation – mit einem
billigen Funkgerät aus Asien kann man CB-Funk empfangen und senden. Das geht
nicht so ohne Weiteres, sondern man muss entsprechende
Firmware und ein Modul für CHIRP installieren. Hier erfährst Du wie das geht.
Quansheng
UV-K5 📱 USB Breitband Empfänger & UVMOD
Quansheng
UV-K5 📱 Verkaufsverbot verhängt
18 MHz to
1300 MHz UNLOCKED | Quansheng UV-K5
|
Allgemein |
||
|
Speicherkanalnummer: |
200 |
|
|
Kanalnummer
für das FM-Kommercialradio: |
20 |
|
|
NOAA-Speicherkanalnummer: |
10 |
|
|
Frequenzstabilität: |
±1ppm |
|
|
Modulation: |
FM:16KΦF3E@25KHz/11KΦF3E@12.5KHz |
|
|
Dimension: |
115mm*60mm*37.5mm |
|
|
Gewicht: |
243g |
|
|
Betriebstemperatur |
-20°C ~
+60°C |
|
|
Antennenimpedanz |
50 ohm |
|
|
Teile erhalten |
||
|
Referenzierte
Empfindlichkeit |
FM(12dB
SINAD) |
F1
(50-76MHz): -121dBm F2(108-135.9975MHz):-121dBm F3(136-173.997MHz):-123dBm F4(174-349.9975MHz):
-123dBm F5(350-399.9975MHz):
-123dBm F6(400-469,9975
MHz):-123dBm F7
(470-599,9975 MHz): -121 dBm |
|
WFM(20dB
SINAD) |
WFM(76-108MHz):
-110dBm |
|
|
AM(10dB
S/N) |
F2(108-135.9975MHz):
-113dBm |
|
|
Audio
bewertet: |
≥0.5W |
|
|
Audioverzerrung |
≤10% |
|
|
Getriebeteile |
||
|
Frequenzbereich: |
136-173.9975MHz |
400-469.9975MHz |
|
Ausgangsleistung |
5W |
4W |
|
Arbeitsstrom |
≤1.5A |
≤1.5A |
|
Maximale
Frequenzabweichung |
≤5KHz(25KHz),≤2.5KHz(12.5KHz) |
≤5KHz(25KHz),≤2.5KHz(12.5KHz) |
|
Modulationsverzerrung |
≤5% |
≤5% |
|
Störausstrahlung |
≤7.5uW |
≤7.5uW |
|
Benachbarte Kanalleistung |
70 dB (25 KHz),
60 dB (12,5 KHz) |
70 dB (25
KHz), 60 dB (12,5 KHz) |
|
Intermodulation |
40dB |
40dB |

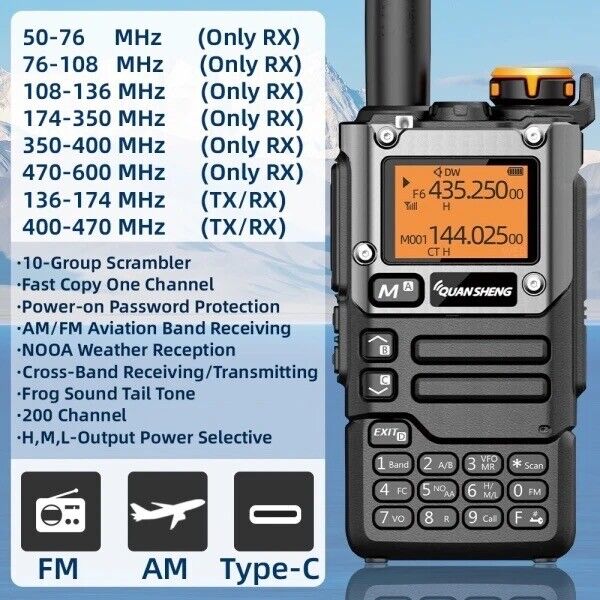

Übersicht
○ 200 Kanal
○ Cross-Band-Gegensprechanlage
○ 1750Hz Anruf ton
○ Programm vor Ort
○ Notfall alarm
○ Fm radio
○ 10-Gruppen-Scrambler
○ Multi-Scan
○ Ctcss/dcs
○ Remote töten/wiederbeleben
○ Tastatur sperre
○ Jack light
○ PC programmier
bar
○ Besetztes Kanals chloss
○ Vox
○ Dual-Uhr-Betrieb
○ Time-Out-Timer
○ Zurücksetzen
○ Große LCD-Anzeige
○ Sprach aufforderung
○ Erinnerungs schalter
○ 10 Notfall-Wetter kanäle
○ Power-On-Passworts chutz (per PC programmier bar)
○ Am/fm Luftfahrt band empfangen
○ Umgekehrte Frequenz funktion
○ Typ-C und Ladegerät-Basis aufladen
○ Breite/schmale Bandbreite
○ Offset-Frequenz richtung set1
○ Drahtlose Radio replikation
○ Squelch Level einstellbar
○ Repeater-Weiter leitungs bestätigung funktion
○ Frequenz-und Kanal modus verschiebung
○ Offset-Frequenz einstellung
○ Kanal scannen und hinzufügen
○ Dtmf anrufen
○ Dtmf ani
○ Dtmf wählen Anruf (Einzel anruf, Gruppen anruf, alle Anruf)
○ Hintergrund beleuchtung automatische
Ausschalt zeit selektiv
○ Automatische Signal isierungs suche
○ Mehr schritt frequenz
○ Ein-Tasten-Anruf kanal
○ Multi-Anzeige von Kanal-Nr./Kanal frequenz/Kanal
name
○ H (hoch), m (mittel), l (niedrig) Ausgangs leistung
selektiv
○ Multi-Band-Übertragung und Empfang von 50 bis 600MHz
○ Code einstellung separat
empfangen/übertragen
○ Batterie mit hoher Kapazität \ lange Standby-Zeit
○ Schnelle Kopie eines Kanals (fungieren als Frequenz messer (für Funkgerät und einige andere Geräte)
Wichtiger Hinweis
Das Senden und Empfangen von CB-Funk ist nur mit
zertifizierten Geräten erlaubt. Dazu hat die BNetzA
auch eine entsprechende Formulierung in der “CB-Funk Allgemeinzuteilung“.
Das Quansheng UV-K5 dürfte in diesem Sinne kein Gerät
sein, was dieser Allgemeinzuteilung entspricht.
Auch für andere Frequenzbereiche dürfte dieses Gerät nicht zugelassen sein, was
auch dort das Benutzen des Gerätes in den Rahmen einer Ordnungswidrigkeit nach BNetzA setzen dürfte.
Daher ist diese Anleitung auch nur zu experimentellen Zwecken entstanden und
stellt ausdrücklich keine Nutzungsempfehlung dar!
1. Firmware installieren
In der aktuellen Version, zum Zeitpunkt der
Veröffentlichung dieses Artikels, ist die Firmware auf dem Stand der Version
V01.26.
Um überhaupt Frequenzen nutzen zu können die außerhalb der vorgegebenen
Frequenzbänder liegen, benötigt man ein Firmware-Update. Dies muss als Erstes
installiert werden.
k5_26_encrypted_18to1300MHz_500k_StepHerunterladen
2. Programmiersoftware CHIRP
installieren
Damit man die gewünschten Frequenzen auch in das
Funkgerät bekommt, benötigt man die Software CHIRP Next, die es sowohl für
Windows, als auch für MacOS gibt.
Die aktuelle Version von CHIRP Next findet man hier -> Download
3. Treibermodul für das UV-K5
installieren
Zwar verfügt CHIRP über die Möglichkeit das Quansheng UV-5K programmieren zu können, allerdings sind
die Frequenzbänder limitiert, wie bei der originalen Firmware auch.
Um die Frequenzbänder auch unlimitiert nutzen zu können, benötigt CHIRP auch
das entsprechende Modul, was man über “Modul laden” einbinden kann. uv

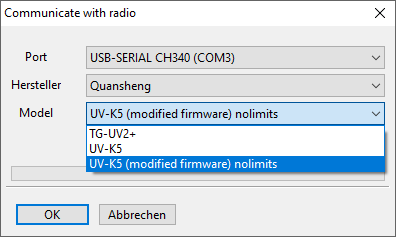

4. Funkgerät einlesen
Fast geschafft! Jetzt muss man nur noch den vorher
installierten Treiber benutzen und die Programmierung kann beginnen.
5. Fazit und tatsächlicher Effekt
Das Quansheng UV-K5 kann man
für den CB-Funk programmieren. Da es aber faktisch keine Möglichkeit gibt
zwischen FM und AM umzuschalten, ist es nicht gerade dafür geeignet.
Ebenso muss man wissen, dass der Frequenzabstand beim CB-Funk 10kHz beträgt und
das UV-K5 bei FM eine Signalbreite von 25kHz aufweist. Es bedarf also bei der
Programmierung die Einstellung NFM, was aber immer noch eine Signalbreite von
12,5kHz bedeutet. Schon daher ist es als CB-Funk-Ersatzgerät nicht wirklich
geeignet.
Dazu kommt, dass die Endstufe des Gerätes nicht für diesen Frequenzbereich
ausgelegt ist und die Leistung dahingehend gegen null tendiert. Meist ist schon
nach 50-100 Metern Schluss. Oder sollte man vielleicht sagen, dass es gerade
deswegen schon viel ist?
Wie auch immer – eine Eignung zum alternativen CB-Funkgerät ist hier definitiv
nicht gegeben.
