NanoVNA 3GHz
Vektor-Netzwerkanalysator,NanoVNA V2 Metallhülle
2,8-Zoll-LCD-Digitalanzeige Touchscreen Kurzwelle MF HF
UKW-UHF-Antennenanalysator Stehende Welle
· Metallhülle】 Der Vector Network Analyzer aus hochwertiger Shell. Die
hochwertige Shell kann die interne Präzisionsschaltung vollständig schützen und
den Schutz der externen Schnittstelle vollständig berücksichtigen. Die
hochwertige Abschirmung wurde entwickelt, um externe Störungen zu reduzieren und
zu verbessern die Messgenauigkeit. Hohe Stabilität, hohe Empfindlichkeit, hohe
Genauigkeit, stark verbesserte Leistung.
· 【Weitbereichsfrequenz bis 3 GHz】 Der 3G NanoVNA V2 hat eine überlegene Frequenz von 50 kHz bis 3
GHz als andere NanoVNA, der Frequenzbereich von 50 k
bis 1500 MHz bietet eine Dynamik von mehr als 70 dB und das erweiterte Band von
1500 bis 3000 MHz bietet eine Dynamik von mehr als 60 dB und ein
S11-Grundrauschen (kalibriert): -50 dB (bis zu 1,5 GHz), -40 dB (bis zu 3 GHz),
Port-SWR <1,03
· 【Weit verbreitet】 Messen von
S-Parametern, Spannungs-Stehwellenverhältnis, Smith-Diagramm, Phase, Verzögerung;
Die Standard-Firmware-Hauptfunktion wird zur Messung der Antennenleistung
verwendet. Die TX / RX-Methode kann die vollständigen S11- und S21-Parameter
messen. Support Time Domain Analysis Function (TDR).
Kann vom PC über die VNA-QT-Software gesteuert werden, die für Linux, Windows
(7+) und Mac OS unterstützt wird
· 【Große Batterie und sichere
Stromversorgung】: Der NanoVNA V2 ist
batteriebetrieben oder USB-betrieben. Eingebauter 1950mAh Akku, hat eine
längere Nutzungsdauer, kann 6 Stunden ununterbrochen arbeiten, wenn zusätzliche
Arbeitszeit benötigt wird, kann er an eine Powerbank oder eine Stromquelle
angeschlossen werden.
·
【Paketliste】 NanoVNA V2-Host (mit 1950-mAh-Akku) x1;
USB-Typ-C-Datenkabel x 1; 30 mm SMA-Stecker auf Stecker SS405 RF-Kabel x2;
SMA-Stecker-Kalibrierungskit - OPEN x1; SMA-Stecker-Kalibrierungskit - KURZ x1; SMA-Stecker-Kalibrierungskit
- LOAD x1; SMA-Buchse auf Buchse x1; EVA-Tragetasche x1;
Produktinformation
- Batterien
: 1 AA Batterien erforderlich (enthalten).
- Verpackungsabmessungen
: 15.1 x 10 x 5.1 cm; 320 Gramm
- Im
Angebot von Amazon.de seit : 31. August 2020
- Hersteller
: AllAboutFun
- ASIN
: B08CXCQJLD
- Herstellerreferenz
: 3G NanoVNA V2
- Herkunftsland
: Schweiz
Produktbeschreibungen
Beachten:
Der NanoVNA
V2 lädt beim Start keine anfänglichen Kalibrierungsdaten und interpoliert die
Kalibrierungsdaten nicht automatisch, nachdem der Benutzer die Frequenz
geändert hat. Die Kalibrierungsdaten müssen nach jedem Start und jeder
Frequenzänderung neu kalibriert oder zurückgerufen werden. Bitte lesen Sie die
Bedienungsanleitung vor dem Gebrauch sorgfältig durch, um eine Beschädigung des
Geräts zu vermeiden.
Spezifikationen:
Messfrequenz: 50 kHz-3 GHz
Port-SWR: <1,03
Systemdynamikbereich (Kalibrierung):
70 dB (bis zu 1,5 GHz), 60 dB (bis zu 3 GHz)
S11 Grundrauschen (Kalibrierung):
-50 dB (bis zu 1,5 GHz), -40 dB (bis zu 3 GHz)
Große Batterie: 1950mAh
Lithium-Ionen
Frequenztoleranz: <2 ppm
Frequenzstabilität: <0,5 ppm
Scangeschwindigkeit: 100 Punkte /
Sekunde
Display:
2,8-Zoll-TFT-Display-Touchscreen, 320 x 240
HF-Anschluss: SMA (Wenn Sie
SMA-Geräte wie WLAN-Antennen messen müssen, verwenden Sie bitte den
SMA-RPSMA-Anschluss.)
USB-Schnittstelle: Micro-USB
Stromversorgung: USB, maximaler
Ladestrom 1A
Batterieanschluss: JST-XH 2,54 mm
Maximaler Scanpunkt (auf dem
Gerätebildschirm): 201
Maximaler Scanpunkt (USB): 1024
Port 2 Rückflussdämpfung (1,5 GHz):
20 dB typ
Port 2 Rückflussdämpfung (3 GHz): 13
dB MIN
VNA-QT-Software-kompatibles System:
Für Linux, Windows (7+) und Mac OS geplant
VNA-Größe: 9,6 * 6 cm / 3,77 * 2,4
Zoll

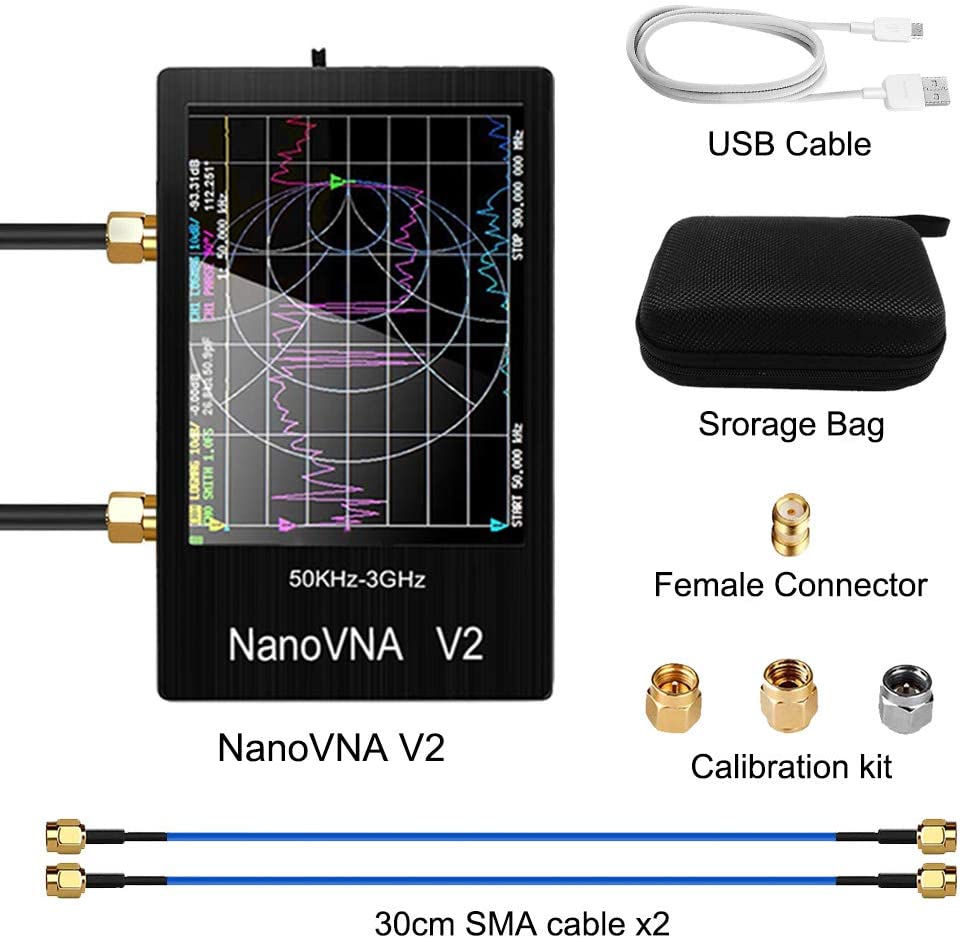

Packliste:
1 * S-A-A-2 NanoVNA-Host
(eingebauter 1950-mAh-Akku)
1 * Micro-USB-Datenkabel
2 * 30 cm SMA-Stecker auf Stecker
SS405 RF-Kabel
1 * SMA-Männchen-Kalibrierungskit
- OFFEN
1 * SMA-Männchen-Kalibrierungskit
- KURZ
1 * SMA-männliches Kalibrierungskit - LADEN
1 * SMA-Buchse zu Buchse
1 * EVA Aufbewahrungstasche
Download \Downloads\Deutsch_Nano_V2_2020.pdf
