HB9CV Dualband Richtantenne für das 2m/70cm Amateurfunkband
Lieferung
zerlegt in 5 Teilen. Kann also prima auch für Outdooraktivitäten
mitgenommen werden. Für 2m und 70cm. Die Elementspitzen sind wie bei der
2m HB9CV abnehmbar, somit paßt die Antenne auch ins
Urlaubsgepäck. Die Antenne hat 2 getrennte BNC-Anschlüsse für 2m und 70cm.

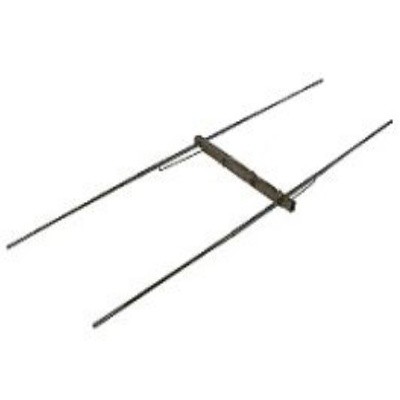

HB9CV Wimo
für das 2m Amateurfunkband
HB9CV
Richtantenne für das 2m Amateurfunkband
Lieferung
zerlegt in 5 Teilen. Kann also prima auch für Outdooraktivitäten
mitgenommen werden
HB9CV Wimo
Richtantenne
für das 70cm Amateurfunkband
Wimo 70cm HB9CV
Kleine und
leichte 70cm HB9CV. Optimal für den Portabel-Betrieb.
Technische
Daten:
|
Frequenzbereich: |
|
430-440
MHz |
|
Gewinn: |
|
5 dB |
|
SWR: |
|
1,5 |
|
Belastbarkeit: |
|
100 Watt |
|
Anschluß: |
|
BNC-Buchse |
|
Länge: |
|
337 mm |
|
Breite: |
|
90 mm |
|
Gewicht: |
|
0,2 kg |

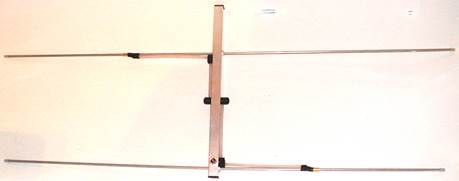

HB9CV 145MHz,150MHz,
151MHz,171MHz
Strahler aus
6 mm Aluminiumlegierung, zerlegbar.
Trägerrohr
aus 20 * 20mm Vierkannt-Alu.
Antenne wird in Vormastmontage gehalten.
Dafür sind am Ende des Trägerrohres je 2 Bohrungen (dm
8mm im Abstand von 60 mm für horiz..
oder vertk. Montage vorgesehen). Nicht im
Lieferumfang ist der Edelstahlbügel.
Abstimmung
ist nicht erforderlich.
Speisung über PL-Buchse.

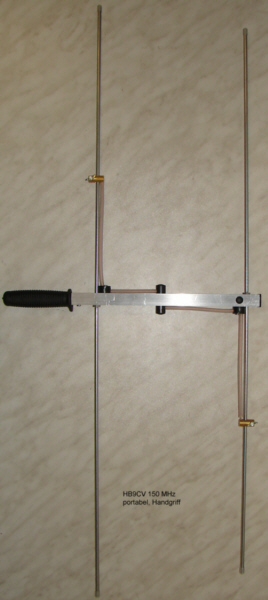

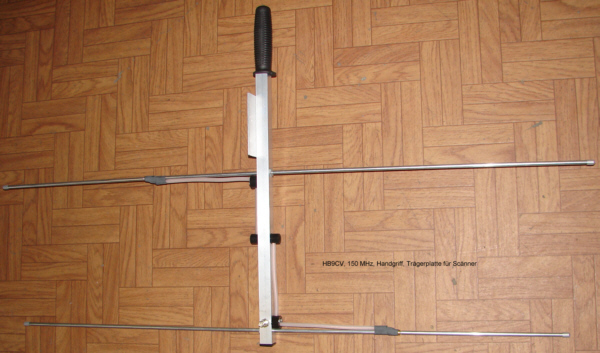

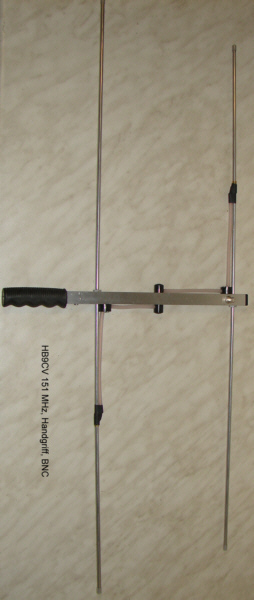

Das untere
Bild zeigt eine portable Antenne mit Handgriff.
Diese ist
vollkommen zerlegbar.
Daten:
Bereich : 2m
Länge: 0,26m
Breite: 1.1 m
Belastbar: 100 Watt
Messung 2m:
SWR 1 : 1,0 bei 145 MHz
SWR 1 : 2 bei 143 - 146 MHz
Messung 150
MHz, portabel
SWR 1 : 1,0 bei 150,5 MHz
SWR 1 : 2 bei 148 - 153 MHz:
Messung 171
MHz:
SWR 1 : 1,0 bei 171 MHz
SWR 1 : 2 bei 167 - 174 MHz:
HB9CV
145MHz,150MHz, 151MHz,171MHz
Strahler aus
6 mm Aluminiumlegierung, zerlegbar.
Trägerrohr
aus 20 * 20mm Vierkannt-Alu.
Antenne wird in Vormastmontage gehalten.
Dafür sind am Ende des Trägerrohres je 2 Bohrungen (dm
8mm im Abstand von 60 mm für horiz..
oder vertk. Montage vorgesehen). Nicht im
Lieferumfang ist der Edelstahlbügel.
Abstimmung
ist nicht erforderlich.
Speisung über beliebige Buchse.

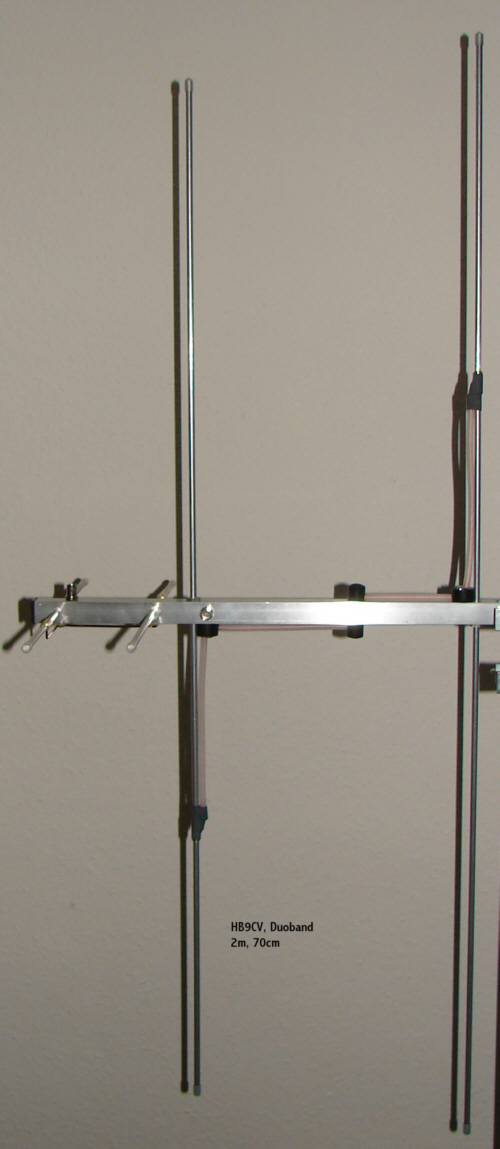

Hier ist die
70 cm Antenne, um 90° gedreht,
vor der 2m Antenne angebracht.
Diese ist
vollkommen zerlegbar.
Daten:
Bereich : 2m / 70cm
Länge: 0,51m
Breite: 1.1 m
Belastbar: 100 Watt
Messung 2m:
SWR 1 : 1,0 (140 - 147MHz)
SWR 1 : 2,0 (139 - 155MHz)
SWR 1 : 3,0 (116 - 185MHz)
Messung
70cm:
SWR 1 : 1,0 (425 - 440MHz)
SWR 1 : 2,0 (413 - 453MHz)
SWR 1 : 3,0 (393 - 473MHz)

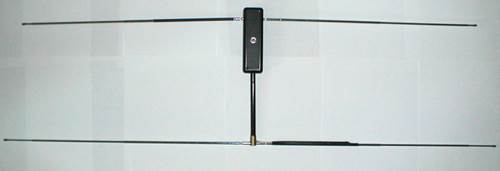

Für Peilzwecke wurde eine sehr leichteAntenne
entwickelt.
Diese enthält einen Vorverstärker sowie einen Regler zur
Abschwächung des Signals. Der Verstärker ist abschaltbar.
Die Spannungsversorgung kann zwischen Batteriebox oder
Scanner gewählt werden.
Speisung über BNC-Buchse.
Durch den integrierten VV ist die Antenne zum Senden nicht
geeignet.
Als Strahler diesen 4 einrastbare Teleskopantennen
mit Durchmesser 5mm.

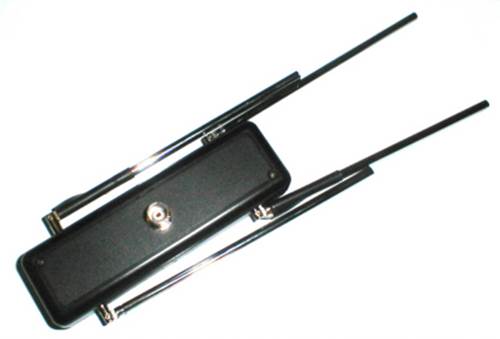

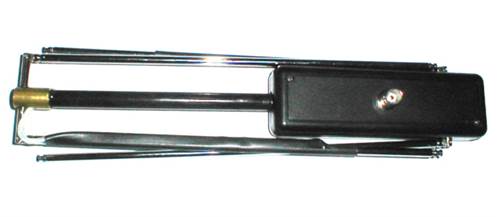

Die Antenne ist in einer ABS-Box eingebaut und kann, wie im unteren
Bild zu sehen ist zusammengefaltet werden.
Lieferung natürlich auch ohen Vorverstärker.
Daten:
Bereich : 150 MHz
Länge: 250mm
Breite: 1 m
Höhe: 25 mm

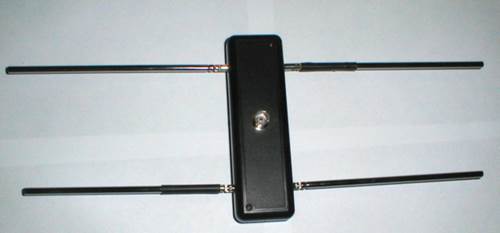

Für Peilzwecke wurde eine sehr leichteAntenne
entwickelt.
Diese enthält einen Vorverstärker sowie einen Regler zur
Abschwächung des Signals.
Die Spannungsversorgung erfolgt über den Scanner.
Speisung über BNC-Buchse.
Durch den integrierten VV ist die Antenne zum Senden nicht
geeignet.
Als Strahler diesen 4 einrastbare Teleskopantennen
mit Durchmesser 5mm.
Die Antenne ist in einer ABS-Box eingebaut und kann, wie im unteren
Bild zu sehen ist zusammengefaltet werden.
Daten:
Bereich : 433 MHz
Länge: 120 mm
Breite: 340 mm
Höhe: 25 mm
