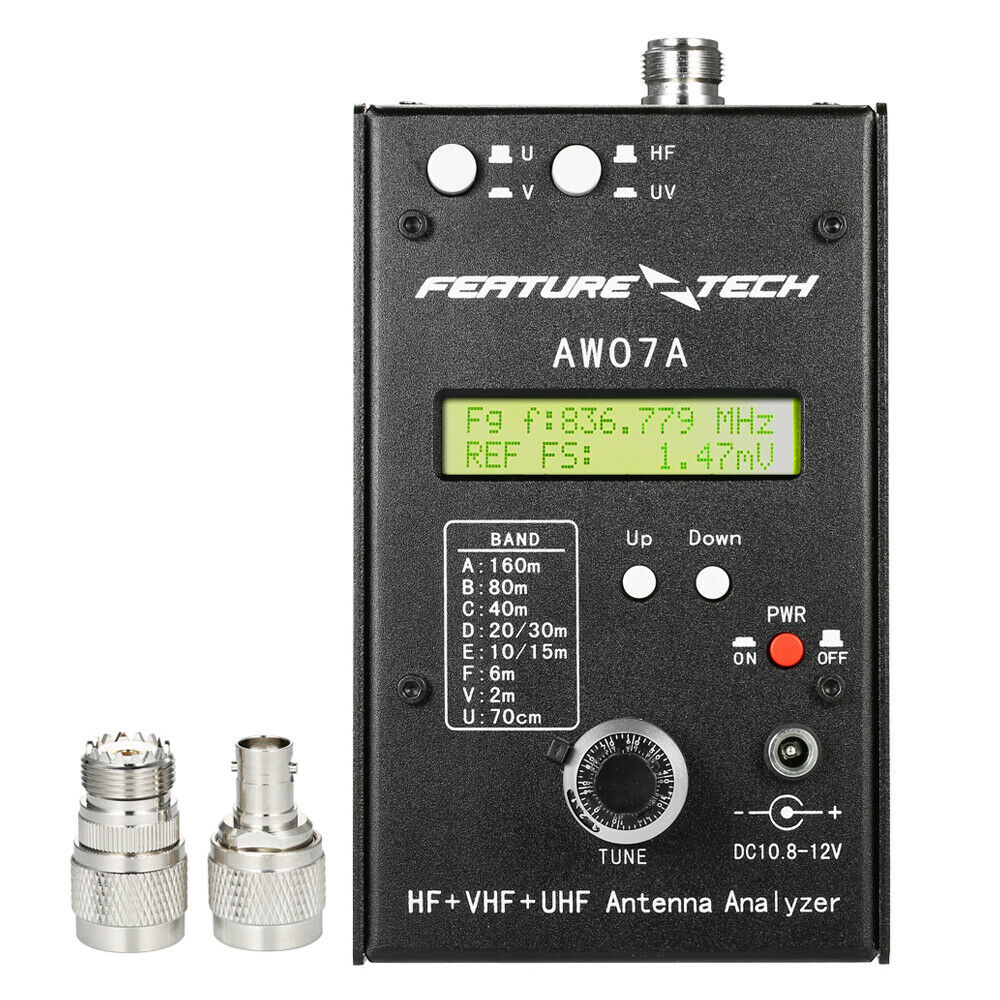

AW07A HF/VHF/UHF 160M

Impedance SWR Antenna Analyzer Meter for Ham Radio

Der Antennenanalysator AW07A ist ein kompakter, batteriebetriebener HF-Impedanzanalysator. Es kann den SWR-Status Ihrer Antenne testen, die Impedanz und die Reaktanzkomponente messen und Sie bei der Lösung von Antennenproblemen unterstützen. Dieses Gerät umfasst sechs grundlegende Teile: einen variablen Oszillator, einen Frequenzzähler, einen unabhängigen Oszillator, einen 50-Ohm-HF-Brückendetektor, einen AD-Wandler und einen Mikrocontroller. Dieses kompakte Produkt wurde entwickelt, um den Bedarf für die solide Konstruktion und den Feldtest zu decken. Der Betriebsfrequenzbereich dieses Geräts reicht von HF und reicht bis zu 490 MHz. Der Betriebsfrequenzbereich dieses Geräts erstreckt sich in sechs überlappenden Bändern von 1,5 bis 71 MHz und umfasst SWR-Messungen bei 85-185 MHz, 300-490 MHz.

Eigenschaften:
Der Antennenanalysator ist speziell für die Analyse eines 50-Ohm-Antennensystems konzipiert.
Kann den SWR-Status testen, die Impedanz und die Reaktanzkomponente messen und Sie bei der Lösung von Antennenproblemen unterstützen.
Kombiniert sechs grundlegende Teile: einen variablen Oszillator, einen Frequenzzähler, einen unabhängigen Oszillator, einen 50-Ohm-HF-Brückendetektor, einen AD-Wandler und einen Mikrocontroller.
Der Betriebsfrequenzbereich dieses Geräts reicht von HF und reicht bis zu 490 MHz.

Funktionen:
-Signalquelle
-Kapazitätsmesser
-Induktanzmesser
- Zeigen Sie den Reaktanzwert
- Impedanzwert anzeigen
-SWR-Wert von 1,1 bis 9,99
-RF Kraftmesser
-Frequenzzähler

Spezifikationen:
Bandabdeckung: 160 m, 80 m, 40 m, 20/30 m, 10/15 m, 6 m, 2 m, 70 cm
HF-Ausgangspegel: 2Vss
SWR-Bereich: 1 ~ 9,9
Impedanzbereich: 10 ~ 500 Ohm
Externe Stromversorgung: DC 10,8 ~ 12V
Batterie: 8 * AA Alkaline-Batterie (NICHT INBEGRIFFEN)
Stromverbrauch: <150mA (HF-Bänder, B / F Aus); <165mA (VU-Bänder, B / L aus)
Produktgröße: 155 * 100 * 55mm / 6.1 * 3.9 * 2.2in
Produktgewicht: 534g
Paketgröße: 18 * 14 * 10cm
Paketgewicht: 723g

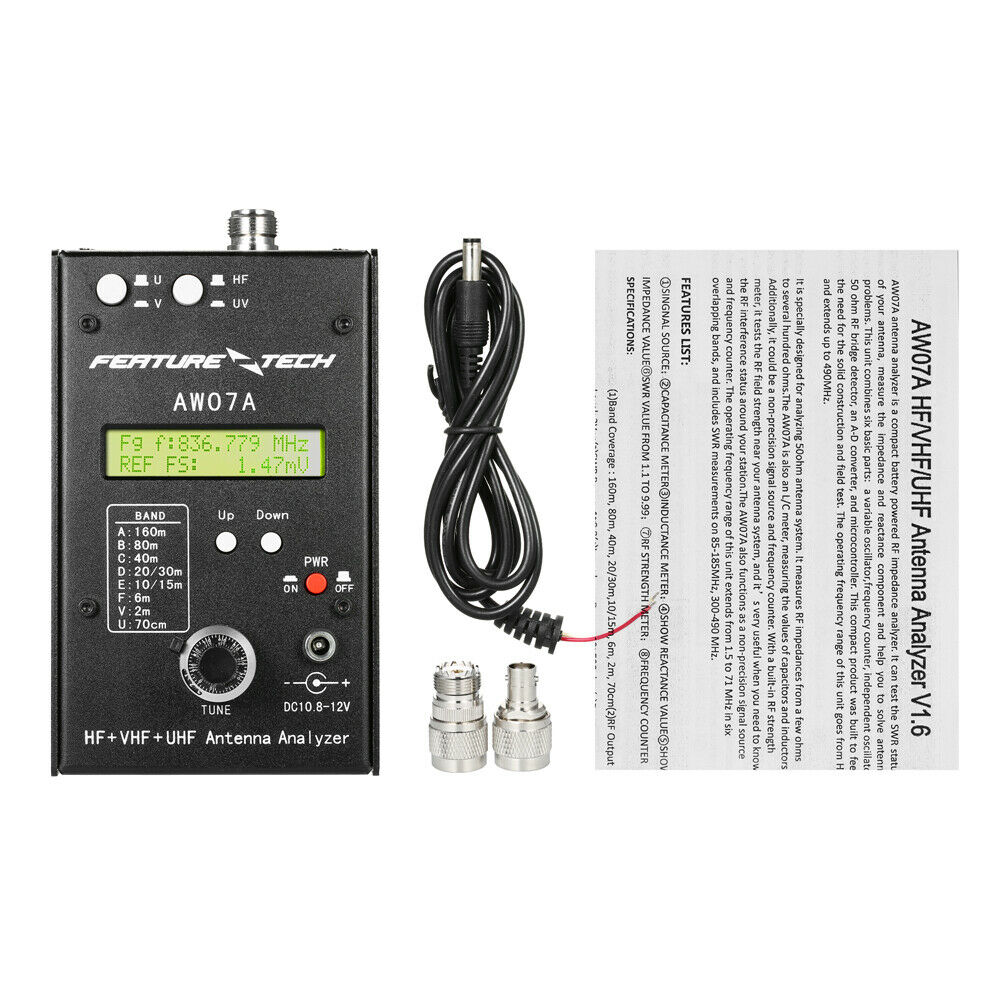

Paketliste:
1 * Antennenanalysator
2 * Antennenanschlussadapter
1 * Verbindungskabel
1 * Benutzerhandbuch (Englisch)
