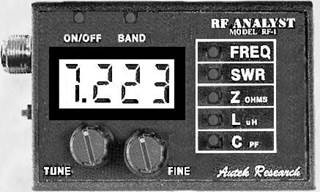

RF1 RF ANALYST

Das RF1 im Taschenformat dient zum Überprüfen und Einstellen von Antennen, Zuleitungen und HF-Netzwerken. Es enthält einen Mikroprozessor, A / D-Wandler und einen "Sender" mit niedriger Leistung und 4-stelliger Frequenzanzeige, der in 5 Bändern stufenlos von 1,2 bis 34 MHz eingestellt werden kann.
Es misst HF-Werte der wahren Impedanz (0-2000 Ohm), SWR (1 bis 15: 1), C (0-9999 pF) und L (weniger als 0,04 bis 300 uH).
________________________________________
Alle Parameter werden für höchste Genauigkeit digital ausgelesen. Das RF1 ist extrem einfach zu bedienen. Das große 1/2-Zoll-LCD-Display wird nicht im Sonnenlicht ausgewaschen. Es liebt das Sonnenlicht. Außerdem kann es zwischen mehreren Messwerten wechseln, damit Sie sie gemeinsam betrachten können.
________________________________________
L und C werden bei der interessierenden HF-Frequenz gemessen, nicht bei 1 kHz oder 100 kHz wie bei anderen Messgeräten. Daher werden die Auswirkungen von Streukapazität, Toroidparametern und anderen frequenzabhängigen Faktoren berücksichtigt. Das RF1 kann sogar die Induktivität von weniger als 1 cm geraden Kabels messen!
________________________________________
Das RF1 hat ein wahres Taschenformat. 4,5 x 2,5 x 1,5 Zoll. Der Akku anderer Geräte ist tatsächlich größer als der gesamte RF1! Das RF1 wird mit einer einzelnen 9-Volt-Batterie in einem echten Batteriefach auf der Rückseite mit einer Abdrückabdeckung betrieben ... ähnlich einer TV-Fernbedienung. Eine standardmäßige 9-V-Alkalibatterie hat eine Lebensdauer von ca. 5 Stunden und kann in der Batterie ausgetauscht werden Sekunden. Außerdem schaltet sich das Gerät nach ca. 20 Minuten aus, wenn keine Tasten gedrückt werden. (Die automatische Abschaltung kann bei Bedarf deaktiviert werden.)
________________________________________
Die illustrierte Bedienungsanleitung beschreibt viele Anwendungen im Detail, nicht nur die Bedienung des Instruments. Ob Sie ein Experte oder ein Anfänger sind, das Handbuch zeigt Ihnen viele der Dinge, die Sie mit dem Gerät tun können.
________________________________________
Neben der Verwendung durch Amateurfunker ist dieses Gerät bei Antennenherstellern, Produktionslinien und Labors auf der ganzen Welt im Einsatz.

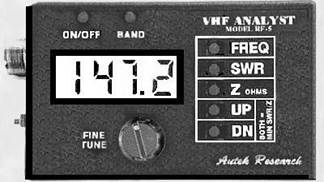

RF5 VHF ANALYST

Das RF5 im Taschenformat dient zum Überprüfen und Einstellen von Antennen, Zuleitungen und HF-Netzwerken. Es enthält einen Mikroprozessor, A / D-Wandler und einen "Sender" mit niedriger Leistung und 4-stelliger Frequenzanzeige.
Der RF5 geht über den Frequenzbereich des RF1 hinaus und deckt alle verbleibenden Ham-Bänder bis zum 440-MHz-Band sowie die meisten dazwischen liegenden Frequenzen ab. Die Frequenzabdeckung beträgt kontinuierlich 35 bis 75 MHz und 138 bis 500 MHz. Dies liegt in drei Bändern von ungefähr 35-75, 138-290 und 275-500 MHz. Es misst HF-Werte der wahren Impedanz (0-600 Ohm), SWR (1 bis 6: 1).
(Auf Sonderbestellung für 20 USD ist eine kontinuierliche Abdeckung von 70 bis 500 MHz in 3 Bändern verfügbar, jedoch keine Abdeckung unter 70 MHz. RF5 mit dieser Abdeckung werden derzeit von der FAA zum Anpassen von Flughafenantennen verwendet.)
________________________________________
Wie alle Analysten verfügt der RF5 über einen Standard-UHF-Koaxialanschluss. Die Schraube in der Nähe des Koaxialsteckers ist eine alternative Koaxialmasseverbindung oder kann zum Anbringen eines Sicherheitskabels verwendet werden. (Sie müssen einen Adapter erwerben, wenn Sie N-Stecker verwenden müssen. Leider haben wir keine Adapter oder ein Modell mit N-Steckern.)
________________________________________
Die Frequenz des Geräts wird durch Gedrückthalten der Tasten "UP" oder "DOWN" und mit einem Feinabstimmungsknopf erhöht oder verringert. Darüber hinaus verfügt der RF5 über einen INSTANT SWR-Modus, der die Frequenz des niedrigsten SWR oder Z automatisch ermittelt. Halten Sie einfach die UP / DOWN-Tasten gleichzeitig gedrückt. Der RF5-Mikroprozessor tastet das gesamte Band ab und ermittelt in ca. 5 Sekunden das niedrigste SWR. Anschließend stellt er das Gerät auf diese Frequenz ein. Wenn "Z" ausgewählt ist, wird das niedrigste Z ermittelt.
________________________________________
Der RF5 hat ein wahres Taschenformat. 4,5 x 2,5 x 1,5 Zoll. Der Akku anderer Geräte ist tatsächlich größer als der gesamte RF5! Der RF5 wird mit einer einzelnen 9-Volt-Batterie in einem realen Batteriefach auf der Rückseite mit einer Abdrückabdeckung betrieben ... ähnlich einer TV-Fernbedienung Sekunden. Außerdem schaltet sich das Gerät nach ca. 20 Minuten aus, wenn keine Tasten gedrückt werden. (Die automatische Abschaltung kann bei Bedarf deaktiviert werden.)
________________________________________
Alle Parameter werden für höchste Genauigkeit digital ausgelesen. Der RF5 ist extrem einfach zu bedienen. Das große 1/2-Zoll-LCD-Display wird nicht im Sonnenlicht ausgewaschen. Es liebt das Sonnenlicht. Außerdem kann es zwischen mehreren Messwerten wechseln, damit Sie sie gemeinsam betrachten können.
________________________________________
Die illustrierte Bedienungsanleitung beschreibt viele Anwendungen im Detail, nicht nur die Bedienung des Instruments. Ob Sie ein Experte oder ein Anfänger sind, das Handbuch zeigt Ihnen viele der Dinge, die Sie mit dem Gerät tun können.
________________________________________
Neben der Verwendung durch Amateurfunker ist dieses Gerät bei Antennenherstellern, Produktionslinien und Labors auf der ganzen Welt im Einsatz.

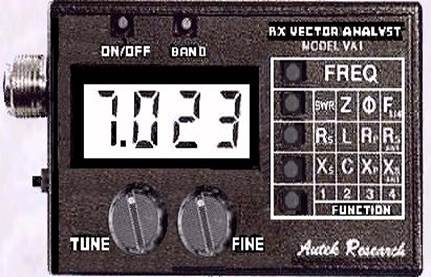

VA1 RX VECTOR ANALYST

Das VA1 im Taschenformat dient zum Überprüfen und Einstellen von Antennen, Zuleitungen und HF-Netzwerken.Es enthält einen Mikroprozessor, A / D-Wandler und einen "Sender" mit niedriger Leistung und 4-stelliger Frequenzanzeige, der in 6 Bändern stufenlos von 0,5 bis 32 MHz eingestellt werden kann. Wie sein kleiner Bruder RF1 misst es HF-Werte mit echter Impedanz(0-1000 Ohm), SWR (1 bis 15: 1), C (0-9999 pF) und L (weniger als 0,04 bis 300 uH).

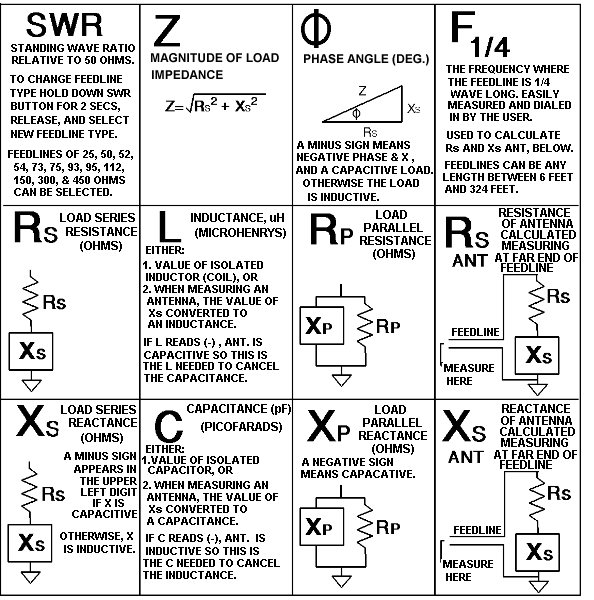

Der VA1 fügt einen echten SIGNED RF PHASE DETECTOR hinzu, mit dem Sie die Antenne oder Last R und die signierten X-Komponenten sowie alle unten aufgeführten Funktionen erhalten.

Ist Ihre Last induktiv oder kapazitiv? Der VA1 informiert Sie sofort. Es gibt sogar den Wert der Serienspule (uH) oder des Kondensators (pF) an, der addiert werden muss, um die Serienreaktanz zu eliminieren und das niedrigste SWR zu erzielen. Das Auslesen des äquivalenten parallelen R und X ergibt den parallelen X-Wert, der benötigt wird, um das niedrigste SWR zu ergeben. (All dies ist in der Anleitung beschrieben.)
________________________________________
Der VA1 ist nicht auf 50-Ohm-Leitungen beschränkt. Sie können die SWR-Anzeige für mehr als 10 gemeinsame Zuleitungsimpedanzen von 25 bis 450 Ohm auswählen.
________________________________________
Der VA1 kann sogar die (Serien-) R- und X-Komponenten Ihrer Antenne berechnen, wenn diese am anderen Ende der Zuleitung gemessen werden. So kennen Sie die Impedanz Ihrer Antenne, auch wenn sie 100 Fuß in der Luft ist. Keine 1/2 Wellenleitung erforderlich. Messen Sie einfach die Länge der Zuleitung mit dem VA1. Wie Sie sehen, macht der VA1 Rauschbrücken überflüssig und bietet weit mehr als nur teure Netzwerkanalysegeräte.
________________________________________
Lass dich nicht täuschen. Andere Zähler behaupten, vorgerückt zu sein und X zu messen, aber sie sagen Ihnen nicht das Zeichen von X! Sie können nicht einmal einen Kondensator von einer Spule unterscheiden. Im Gegensatz dazu zeigt der VA1 sofort das Vorzeichen von X an.
________________________________________
Alle Parameter werden für höchste Genauigkeit digital ausgelesen. Der VA1 ist extrem einfach zu bedienen. Das große 1/2-Zoll-LCD-Display wird nicht im Sonnenlicht ausgewaschen. Es liebt das Sonnenlicht. Außerdem kann es zwischen mehreren Messwerten wechseln, damit Sie sie gemeinsam betrachten können.
________________________________________
L und C werden bei der interessierenden HF-Frequenz gemessen, nicht bei 1 kHz oder 100 kHz wie bei anderen Messgeräten. Daher werden die Auswirkungen von Streukapazität, Toroidparametern und anderen frequenzabhängigen Faktoren berücksichtigt. Der VA1 kann sogar die Induktivität von weniger als 1/2 "(1 cm) geraden Kabels messen!
________________________________________
Das VA1 hat ein wahres Taschenformat. 4,5 x 2,5 x 1,5 Zoll. Der Akku anderer Geräte ist tatsächlich größer als der gesamte VA1! Das VA1 wird mit einer einzelnen 9-Volt-Batterie in einem echten Batteriefach auf der Rückseite mit einer Abdrückabdeckung betrieben ... ähnlich einer TV-Fernbedienung Sekunden. Außerdem schaltet sich das Gerät nach ca. 20 Minuten aus, wenn keine Tasten gedrückt werden. (Die automatische Abschaltung kann bei Bedarf deaktiviert werden.)
________________________________________
Die illustrierte Bedienungsanleitung beschreibt viele Anwendungen im Detail, nicht nur die Bedienung des Instruments. Ob Sie ein Experte oder ein Anfänger sind, das Handbuch zeigt Ihnen viele der Dinge, die Sie mit dem Gerät tun können.
________________________________________
Neben der Verwendung durch Amateurfunker ist dieses Gerät bei Antennenherstellern, Produktionslinien und Labors auf der ganzen Welt im Einsatz.
